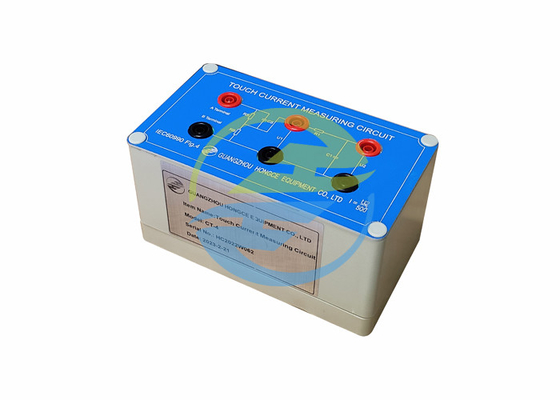

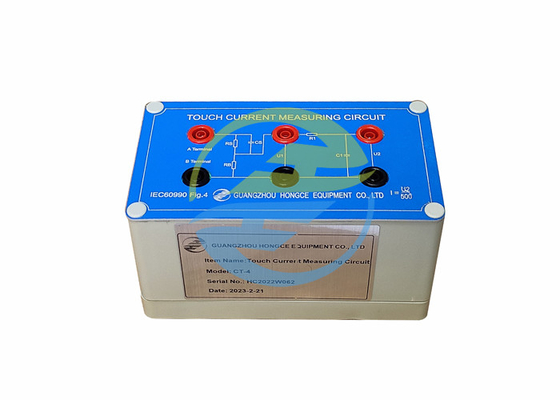

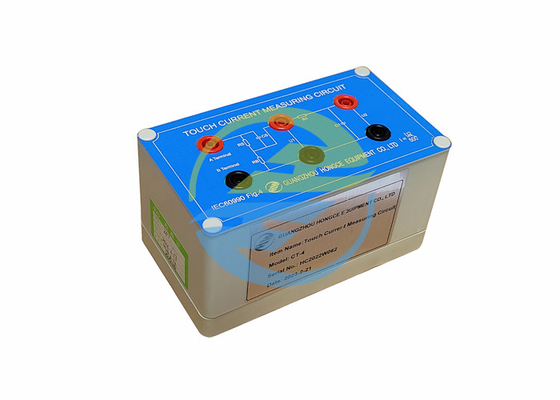

IEC60990 Rysunek 4 Obwód pomiaru prądu dotykowego Sieć Wygodna 1500 Ω

IEC60990 Rysunek 4 Obwód pomiaru prądu dotykowego Sieć Wygodna 1500 Ω

Nazwa marki: HongCe
Numer modelu: CT-4
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 100 kompletów/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
calibration certificate(cost additional)
Nazwa produktu:
Dotknij opcji Obwód pomiaru prądu
Gwarancja:
1 rok
Standard:
IEC60990
RS:
1500 Ω
RB:
500 Ω
CS:
0,22 μF
R1:
10000 Ω
C1:
0,022 μF
Szczegóły pakowania:
Pudełko aluminiowe
Podkreślić:

Rysunek 4 Obwód pomiaru prądu dotykowego

,

obwód pomiaru prądu dotykowego IEC60990

Opis produktu

IEC60990 Rysunek 4 Sieć pomiaru prądu dotykowego Wygoda



Produkty Wprowadzenie:

Ta sieć testowa jest zgodna z wymaganiami dotyczącymi sieci pomiarowej prądu dotykowego IEC60990 i metodą pomiaru prądu przewodu ochronnego (rysunek 4 - pomiar prądu dotykowego sieci ważonego (prąd sensoryczny lub prąd reakcji). Ta sieć jest wygodna w użyciu i łatwa w obsłudze, a przełącznik zasilania jest wykonany osobno, co może rozwiązać problemy z wydajnością zasilania poprzedniej maszyny i przetestować mocniejsze produkty.

Parametr:



Nazwa Wartość
RS 1500 Ω
RB 500 Ω
CS 0,22 μF
R1 10000 Ω
C1 0,022 μF






Przygotowanie:

Przed badaniem należy przygotować instrumenty w następujący sposób:
Oscyloskop x1

Jeden lub dziesięć razy sonda napięciowa x1
Zasilanie x1 (napięcie testowe lub częstotliwość, którą można regulować lub zmieniać na wymagane napięcie lub częstotliwość)



IEC60990 Rysunek 4 Obwód pomiaru prądu dotykowego Sieć Wygodna 1500 Ω 0
