Przetestowanie urządzeń IEC 60811 Sprzęt do badań chłodnego gięcia kabli, osłon i izolacji

Sprzęt do badań IEC IEC 60811 Sprzęt do badań z gięciem na zimno dla kabli, osłon i izolacji

Przedstawienie produktuSprzęt do badań IEC:

Niskotemperaturowy tester gięcia jest urządzeniem stosowanym do testowania dynamicznej wydajności gięcia drutu i kabla w niskich temperaturach.urządzenie owijania i system badań materiałów. nadaje się do drutu okrągłego i kabla o średnicy zewnętrznej mniejszej lub równej 12,5 mm lub okrągłego rdzenia izolowanego drutu,oraz płaski drut i kabel o krótkim rękawie mniejszym lub równym 20 mm lub węzeł drutu izolowany wentylatorem, który nie może być wytwarzany na kawałki halterów.

StandardowyzUrządzenie do badań z gięciem na zimno:

IEC 60811-1-4 Wspólne metody badań materiałów izolacyjnych i powłok kabli elektrycznych i optycznych - Część 1-4: Metody ogólnego zastosowania - Badanie w niskich temperaturach pkt 8.1 i 8.2;

IEC 60811-504 Kable elektryczne i włóknooptyczne ¢ Metody badań dla materiałów niemetalicznych ¢ Część 504: Badania mechaniczne ¢ Badania gięcia w niskich temperaturach dla izolacji i osłon

ZastosowaniezSprzęt do badań IEC:

Badanie to jest przeznaczone do wykonywania badań gięcia przy niskiej temperaturze na wytrzaskanych izolacjach i osłonach.

Próbka testowazUrządzenie do badań z gięciem na zimno:

W przypadku badań na izolacji badanie jest przeznaczone dla izolowanych przewodników o okrągłym przekroju poprzecznym o średnicy zewnętrznej do 12, włącznie5 mm i dla rdzeni o kształcie sektora, w przypadku których nie jest możliwe przygotowanie dzwonków głupich.
W przypadku badań na osiach, badanie jest przeznaczone dla kabli o średnicy całkowitej do 12,5 mm włącznie; oraz dla kabli płaskich o wymiarach osi głównej do 12,5 mm włącznie.

Sprawy wymagają uwagi.zSprzęt do badań IEC:

1. Upewnij się, że podczas badania urządzenie badawcze jest utrzymywane w niskiej temperaturze w celu uniknięcia wpływu cieplnego na materiał.

2.W trakcie badania konieczne jest użycie odpowiedniego urządzenia i próbki w celu zapewnienia dokładności i niezawodności wyników badań.

3Podczas badania należy zwrócić uwagę na stan pracy urządzenia i zapisać dane z badania do późniejszej analizy i oceny.

ParametryzSprzęt do badań IEC:

Stacja:2

Średnica próbek: Φ2,5 mm 12,5 mm

Liczba zakrętów: od 2 do 10 zakrętów, a liczba zakrętów jest określona w poniższej tabeli:

Warunek badania: średnica koła musi wynosić od 4 do 5 razy średnicę próbki. Standardowo wyposażone są koła:Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37.5mm

Prędkość obrotowa: 5S/obrot, sterowanie ręczne

Średnica rury: Ф3.5,Ф6,Ф10,Ф12,Ф16mm, każdy z dwóch sztuk

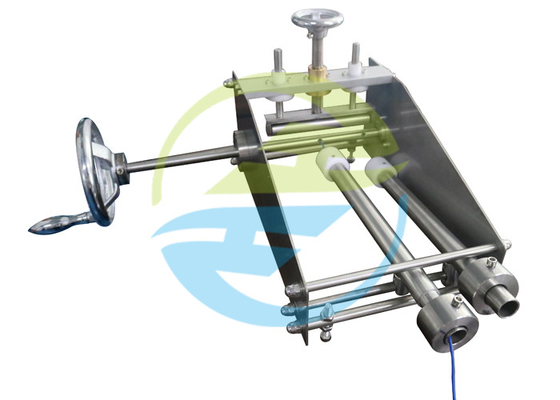

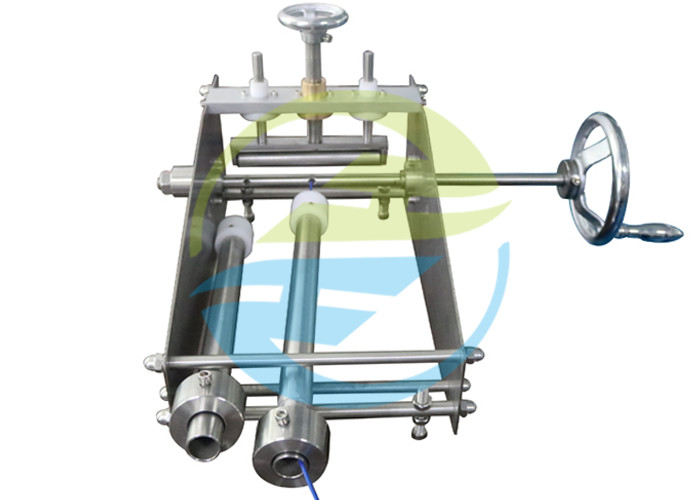

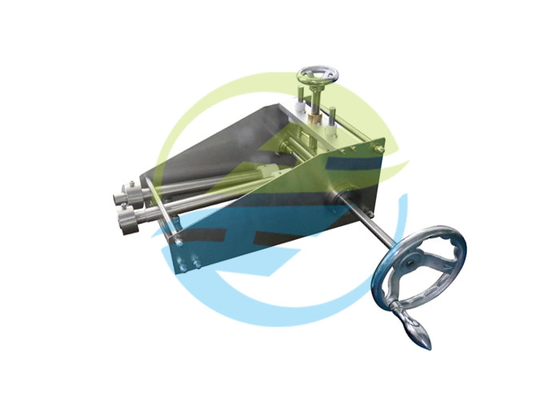

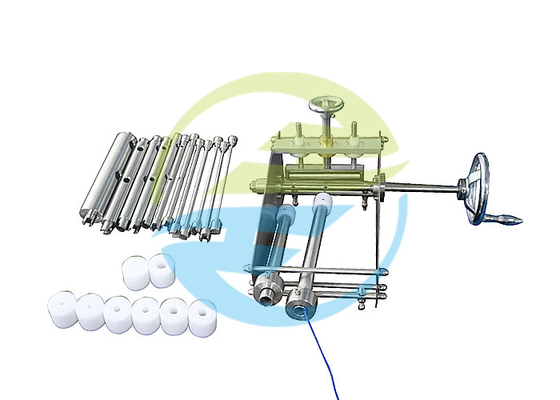

Zdjęcie do odniesieniazSprzęt do badań IEC:
