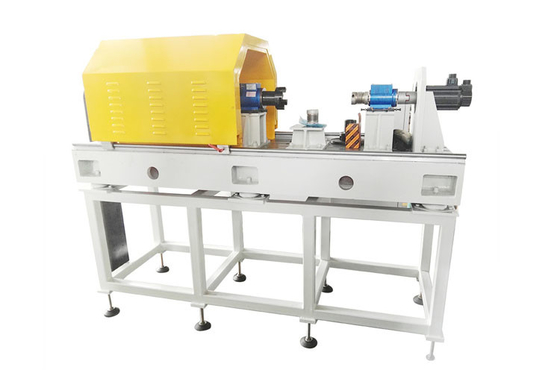

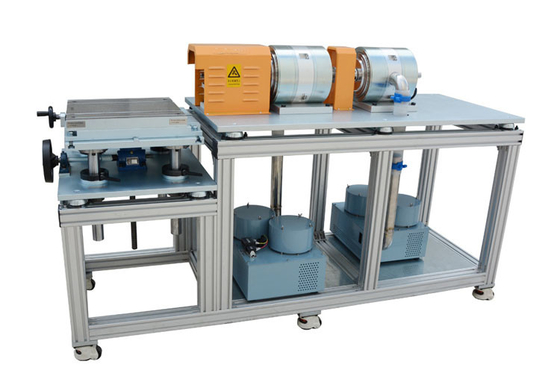

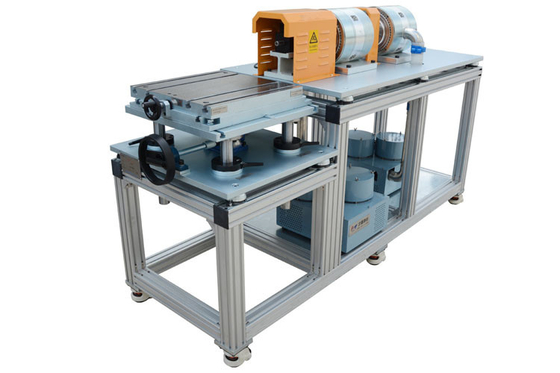

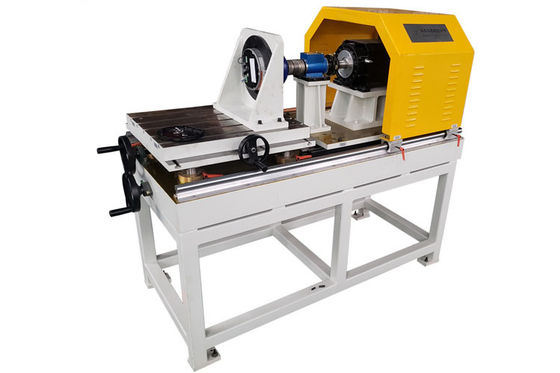

Wysokiej prędkości i wysokiej mocy stanowisko testowe silnika do badania wydajności silnika pojedyncza stacja

Wysokowydajny i szybki stanowisko do testowania silników do badań parametrów silników, stacja pojedyncza

Wprowadzenie stanowiska do testowania silników:

Wysokowydajne i szybkie stanowisko do testowania silników (system testowy) może być stosowane w różnych zastosowaniach silników o wysokiej prędkości, takich jak silniki napędowe pojazdów elektrycznych, silniki sprężarek powietrza o wysokiej prędkości i silniki lewitacji magnetycznej o wysokiej prędkości. Platforma instalacyjna może być zaprojektowana zgodnie z testowanym silnikiem, a także można wybrać konstrukcję z kołnierzem końcowym lub konstrukcję bazową.

Stanowisko do testowania silników jest głównie używane do testowania napięcia wejściowego silnika, prądu wejściowego (AC/DC), mocy wejściowej, współczynnika mocy (AC); momentu obrotowego wyjściowego (znamionowy, zablokowany, rozruchowy, maksymalny itp.), prędkości wyjściowej, mocy mechanicznej wyjściowej; sprawności; wzrostu temperatury, wibracji, hałasu i tak dalej. Może przeprowadzać testy typu i testy fabryczne w celu oceny kompleksowej wydajności silnika i zapewnienia dokładnej podstawy parametrów dla badań i rozwoju, produkcji, konserwacji i zastosowań terenowych silnika. Kompleksowe stanowisko do testowania wydajności silników może testować wszystkie rodzaje silników asynchronicznych, synchronicznych, z magnesami trwałymi, silników AC, silników DC, silników do nowych energii i tak dalej.

Główne części systemu testowania silników:

Stanowisko do testowania silników obejmuje głównie hamownię, system sterowania, system pomiaru parametrów elektrycznych, konstrukcję mechaniczną i oprogramowanie monitorujące.

Główne pozycje testowe stanowiska do testowania silników:

Test charakterystyk mocy i momentu obrotowego silnika ze sterownikiem

Test przyrostu temperatury silnika ze sterownikiem

Test silnika ze sterownikiem przy zablokowanym wirniku

Test weryfikacji strategii sterowania sterownikiem silnika

Test maksymalnej prędkości silnika ze sterownikiem

Test hamowania z regeneracją energii silnika ze sterownikiem

Test charakterystyk zewnętrznych silnika

Test optymalizacji rozwoju i dopasowania układu napędowego silnika i sterownika

Test wydajności i kalibracji układu napędowego silnika i sterownika

Test mapy sprawności

Test przyspieszonej odpowiedzi

Test odpowiedzi momentu obrotowego

Test wytrzymałościowy przy stałym cyklicznym obciążeniu

Parametry stanowiska do testowania silników:

Profil firmy:

Baza produkcyjna Guangzhou HongCe Equipment Co., Ltd znajduje się w Foshan Sanshan New Town, w pobliżu dworca kolejowego Guangzhou South. Specjalizujemy się w dziedzinie sprzętu do testowania efektywności energetycznej, sprzętu do testowania wydajności, sprzętu do testowania IP, sprzętu do testowania urządzeń AGD, sprzętu do testowania palności, sprzętu do testowania szczelności helem, sprzętu do testowania kabli, sprzętu do testowania akumulatorów, oraz kompletnych rozwiązań konfiguracyjnych dla laboratoriów, i nawiązaliśmy dobre relacje z klientami z wielu krajowych i międzynarodowych organizacji metrologicznych i certyfikujących, działów laboratoryjnych i instytucji badawczo-rozwojowych, w tym TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, i innych znanych organizacji.

Jako przedsiębiorstwo high-tech, jesteśmy zaangażowani w dostarczanie klientom wysokiej jakości instrumentów i rozwiązań, opierając się na zaawansowanej technologii sprzętu i doskonałej jakości produktów. Nasze produkty obejmują systemy testowania efektywności energetycznej i systemy testowania wydajności dla urządzeń gospodarstwa domowego, mające na celu pomóc klientom w ocenie i poprawie efektywności energetycznej i wydajności ich produktów. Jednocześnie zapewniamy kompleksowe usługi budowy laboratoriów, aby sprostać zróżnicowanym potrzebom naszych klientów.

Posiadamy profesjonalny zespół badawczo-rozwojowy zajmujący się innowacjami technologicznymi i ulepszaniem produktów. Poprzez ciągłe badania i rozwój, stale wprowadzamy nowe produkty, które odpowiadają wymaganiom rynku i zapewniają stabilność i niezawodność naszych produktów.

Guangzhou HongCe Equipment Co., Ltd zawsze przestrzega zasady "klient przede wszystkim, jakość przede wszystkim" i stale dąży do doskonałości. Jesteśmy zaangażowani w dostarczanie naszym klientom wysokiej jakości produktów i profesjonalnych usług, aby pomóc im odnieść sukces na konkurencyjnym rynku.

Dziękujemy za zainteresowanie Guangzhou HongCe Equipment Co., Ltd i mamy nadzieję na nawiązanie długoterminowej współpracy z Państwem w celu wspólnego rozwoju i tworzenia lepszej przyszłości.

FAQ

1. Jakie są kluczowe możliwości testowe tego "jednostanowiskowego" szybkokobieżnego, wysokowydajnego stanowiska do testowania silników? Jakie zakresy mocy i prędkości obrotowej może obsługiwać?
Odpowiedź: To stanowisko jest specjalnie zaprojektowane do weryfikacji wydajności szybkokobieżnych, wysokowydajnych silników. Na podstawie specyfikacji technicznych typowych dla podobnego sprzętu w branży, jego możliwości testowe obejmują szeroki zakres:

Moc i moment obrotowy: Obsługuje testy silników o mocy od 100 kW do 2000 kW (lub nawet wyższej), ze stałą zdolnością przenoszenia momentu obrotowego przekraczającą 500 N·m.

Zakres prędkości obrotowej: Aby nadążyć za trendami rozwojowymi silników o wysokiej prędkości, maksymalna prędkość zazwyczaj osiąga od 20 000 do 50 000 obr./min, spełniając wymagania testowe dla silników napędowych pojazdów elektrycznych, silników sprężarek powietrza o wysokiej prędkości i specjalistycznych silników lotniczych.

Napięcie i prąd: System obsługuje napięcia do 1200 V i prądy do 1200 A, zaspokajając wymagania dotyczące wysokiego napięcia i wysokiego prądu w nowoczesnych scenariuszach testowania silników.

2. Jakie konkretne testy może przeprowadzić to stanowisko? Jakim głównym standardom testowym jest zgodne?
Odpowiedź: To stanowisko jest kompleksowym systemem oceny wydajności, zdolnym do przeprowadzania kluczowych testów wymaganych do testów typu silników i testów odbioru fabrycznego.

Kluczowe funkcje testowe: Obejmują one mapowanie sprawności i strat, testy przyrostu temperatury, testy charakterystyk obciążenia, testy zdolności przeciążeniowej, testy przy zablokowanym wirniku oraz testy charakterystyk dynamicznej odpowiedzi (takie jak odpowiedź skokowa momentu obrotowego/prędkości). System posiada możliwości pracy w czterech kwadrantach, co pozwala mu symulować stany pracy silnika i generatora w różnych warunkach pracy.

Zgodność ze standardami: Procedury testowe i specyfikacje dokładności ściśle przestrzegają głównych standardów krajowych i międzynarodowych, takich jak seria IEC 60034, IEEE 112 oraz chińskie normy krajowe GB/T 1032 (Metody badań silników trójfazowych) i GB/T 22669 (Metody badań trójfazowych synchronicznych silników z magnesami trwałymi).

3. Co to jest konstrukcja "jednostanowiskowa"? Jakie jest znaczenie tej konstrukcji dla testowania?
Odpowiedź: "Jednostanowiskowy" oznacza, że stanowisko testowe umożliwia instalację i testowanie tylko jednego silnika na raz. W przeciwieństwie do wielostanowiskowych urządzeń do testowania linii produkcyjnych przeznaczonych do testowania równoległego, ta konstrukcja jest przeznaczona głównie do faz badań i rozwoju, walidacji i kalibracji wydajności.

Znaczenie i zalety: Konstrukcja jednostanowiskowa umożliwia bardziej zaawansowaną i wydajną strukturę stanowiska testowego, zapewniając wyjątkową precyzję sterowania (np. dokładność sterowania momentem obrotowym ±0,3% FS) i dokładność pomiaru (np. dokładność pomiaru momentu obrotowego ±0,2% FS). Pozwala inżynierom na przeprowadzanie dogłębnej analizy silników, wykonywanie złożonych niestandardowych sekwencji testowych i integrację zaawansowanych funkcji, takich jak symulacja środowiskowa (temperatura, wilgotność, wibracje) - możliwości niedostępne w masowych liniach produkcyjnych.

4. W jaki sposób system osiąga wysoką precyzję akwizycji danych i sterowania? Jakie są kluczowe podsystemy?
Odpowiedź: Wysoka precyzja wynika z jego modułowej, wysokowydajnej architektury systemu. Kompletne stanowisko testowe zazwyczaj integruje następujące kluczowe podsystemy:

Hamownia i symulacja obciążenia: U podstaw leży hamownia sterowana przez czterokwadrantowy falownik (VFD), zdolny do precyzyjnego symulowania dowolnego warunku obciążenia od zerowej prędkości do maksymalnej prędkości.

System pomiarowy o wysokiej precyzji: Integruje analizatory mocy (np. seria WT3000, klasa dokładności 0,1), czujniki momentu obrotowego o szerokim paśmie przenoszenia (np. seria HBM T40, dokładność ±0,1%) i czujniki prędkości, aby zapewnić precyzyjne śledzenie parametrów elektrycznych i mechanicznych.

Platforma sterowania w czasie rzeczywistym i akwizycji danych: System sterowania oparty na DSP lub komputerach przemysłowych, w połączeniu z profesjonalnym oprogramowaniem testowym, takim jak LabVIEW, umożliwia częstotliwość odświeżania pomiaru momentu obrotowego przekraczającą 1 kHz, a także automatyczne sterowanie procesem testowym i zsynchronizowaną akwizycję i analizę danych.

5. Czy to stanowisko testowe może symulować rzeczywiste środowisko pracy silnika? Jakie dodatkowe rozszerzenia funkcjonalne są obsługiwane?
Odpowiedź: Tak. Aby dokładnie ocenić wydajność i niezawodność silnika w rzeczywistych warunkach pracy, stanowisko testowe obsługuje szeroki zakres opcji symulacji środowiskowej i rozszerzeń funkcjonalnych, w tym:

Symulacja środowiska elektrycznego: Integruje symulatory akumulatorów lub dwukierunkowe zasilacze DC do symulacji charakterystyk ładowania/rozładowania różnych typów akumulatorów (takich jak litowo-żelazowo-fosforanowe i trójskładnikowe), umożliwiając realistyczne testy obciążeniowe układów napędowych pojazdów elektrycznych. Symulacja klimatu i środowiska: Wyposażony w opcjonalną komorę klimatyczną wysokiej/niskiej temperatury, system umożliwia testowanie silników i ich sterowników w ekstremalnych temperaturach od -45°C do +120°C, a także symulację warunków starzenia, takich jak cykle temperatury i wilgotności oraz szok termiczny.

Monitorowanie wibracji i niezawodności: System obsługuje skalowalne możliwości monitorowania i analizy wibracji online, umożliwiając wykrywanie w czasie rzeczywistym wczesnych cech usterek w krytycznych komponentach - takich jak łożyska i przekładnie - oraz ocenę ich żywotności.
