IEC60884-1 Bezstopniowa regulacja prądu obciążenia 192 cykle Bezkrętowy tester gniazdkowy

IEC60884-1 Bezstopniowa regulacja prądu obciążenia 192 cykle Bezkrętowy tester gniazdkowy

Standardowy zTester gniazdek:

IEC 60884-1 "Wtyki i gniazda do użytku domowego i podobnych celów" część 1: wymagania ogólne klauzula 12.3.11.

Charakterystyka produktu z testerem gniazdka:

Zgodność jest sprawdzana za pomocą następujących badań a) i b), które są przeprowadzane na pięciu bezszrobowych końcowych gniazdach gniazdek, które nie zostały wykorzystane do żadnego innego badania.

Obie próby są przeprowadzane z nowymi przewodnikami miedzianymi.

a) The test is carried out loading the screwless terminals for 1 h with an alternating current as specified in table 10 and connecting rigid solid conductors 1 m long having the nominal cross-sectional area as specified in the same table.

Badanie przeprowadza się na każdej jednostce zaciskującej.

Tabela 10

Podczas badania prąd nie przechodzi przez gniazdo, lecz tylko przez końce.

Bezpośrednio po tym okresie, spadek napięcia w każdym końcowym układzie bez śrubokrętu jest mierzony z prądem nominalnym.

W żadnym przypadku spadek napięcia nie może przekroczyć 15 mV.

Pomiary przeprowadza się na każdym z końcówek bez śrubokrętu i tak blisko miejsca kontaktu, jak to możliwe.

W przypadku gdy tylne połączenie końcówki nie jest dostępne, próbki mogą być odpowiednio przygotowane przez producenta; należy zadbać o to, aby nie wpływać na zachowanie końcówek.

Należy zadbać o to, aby w okresie badania, w tym pomiarów, przewodniki i urządzenia pomiarowe nie były zauważalnie przemieszczane.

b) Zespół bez śrubokrętów, który już poddano określeniu spadku napięcia określonego w poprzednim badaniu a), jest badany w następujący sposób:
Podczas badania przechodzi prąd równy wartości prądu badawczego podanej w tabeli 10.

Cały układ badawczy, w tym przewody, nie może być przesunięty, dopóki pomiary spadku napięcia nie zostaną zakończone.

Terminaly poddawane są 192 cyklom temperaturowym, z których każdy trwa około 1 godziny i wykonywane są w następujący sposób:
 przepływy prądu przez około 30 min;
W przypadku, gdy nie ma prądu, nie ma prądu przez okres około 30 min.

Spadek napięcia w każdym końcowym układzie bez śrubokrętu określa się zgodnie z zaleceniami do badania a) po każdym 24 cyklach temperatury i po zakończeniu 192 cykli temperatury.

W żadnym przypadku spadek napięcia nie może przekroczyć 22,5 mV lub dwukrotności wartości zmierzonej po 24. cyklu, w zależności od tego, która z tych wartości jest mniejsza.

Po zakończeniu tego badania w badaniu przy użyciu normalnego lub poprawionego wzroku bez dodatkowego powiększania nie wykazuje się żadnych zmian wyraźnie utrudniających dalsze stosowanie, takich jak pęknięcia, deformacje lub podobne.

Ponadto badanie wytrzymałości mechanicznej zgodnie z pkt 12.3.10 jest powtórzona i wszystkie próbki muszą wytrzymać ten test.

Zastosowaniez Tester gniazdek:

Do celów badania końcówki bez śrubokrętu muszą wytrzymać naprężenia elektryczne i termiczne występujące w normalnym użytkowaniu.

Próbka testowaz Tester gniazdek:

Pozostałe urządzenia

Parametry z: Tester gniazdek:

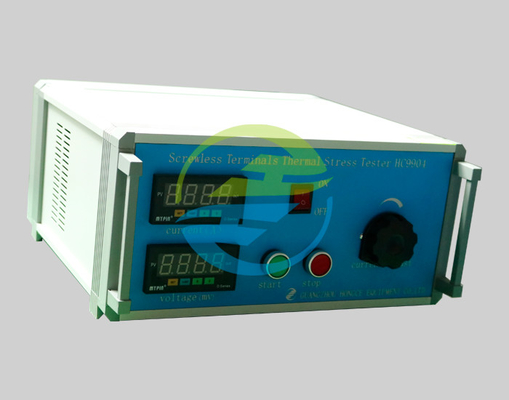

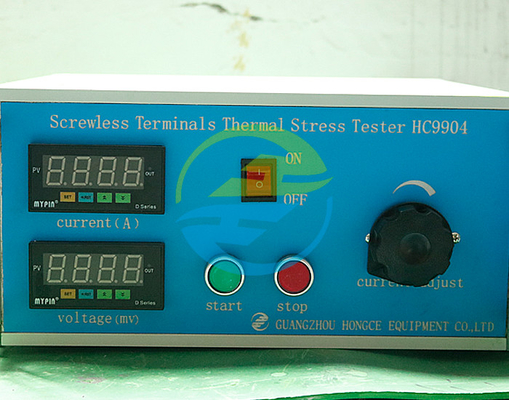

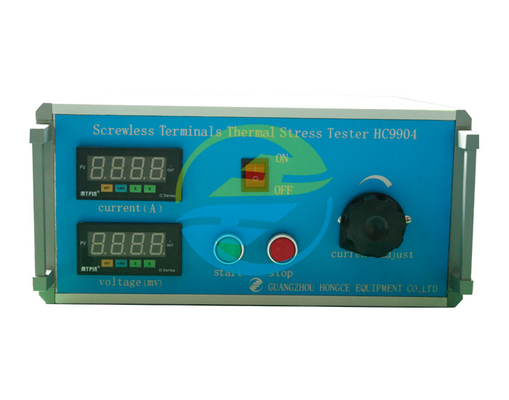

Obraz produktu zTester gniazdek:
