IEC 60884.1 Wtykacz z wtyczką wtyczką wtykacz wtykacz wtykacz z stali nierdzewnej Urządzenie do badania szczelności wtyczki HC9928

Urządzenie do badania trwałości wtyczki

StandardowyzTester gniazdek:

IEC 60884-1 "Wtyki i gniazda do użytku domowego i podobnych celów ¢ Część 1: Wymogi ogólne" pkt 24.10, rysunek 30

Standardowy opiszTester gniazdek:

Wtyczkę umieszcza się na sztywnej stalowej płytce wyposażonej w otwory odpowiednie do szpilki wtyczki, jak pokazano na przykładzie na rysunku 30.

Odległości między środkami otworów (np.d1 i d2) muszą być równe odległościom między środkami koła otoczonego powierzchnią przekroju poprzecznego każdego szpilka w standardowej blacie wtyczki..

Każde otwór musi mieć średnicę równą średnicy koła otoczonego powierzchnią przekroju poprzecznego szpilki plus (6 ± 0,5) mm.

Wtyczka jest umieszczona na stalowej płytce w taki sposób, aby środki kół otaczających szpilki pokrywały się z środkami otworów.

Pociąg P równy maksymalnej sile przyciągania podanej w tabeli 16 stosuje się, bez drgania, przez 1 minutę na każdym szpillu z kolei w kierunku osi wzdłużnej szpilki.

Pociąg jest stosowany w kabinie grzewczej w temperaturze (70 ± 2) °C, 1 godzinę po umieszczeniu wtyczki w kabinie grzewczej.

Po zakończeniu badania dopuszcza się ochłodzenie wtyczki do temperatury otoczenia i sprawdza się, czy żaden szpil nie został przesunięty w ciele wtyczki o więcej niż 1 mm.

Próbka testowazTester gniazdek:Wtykacz, szpilka

ParametryzTester gniazdek:

ZastosowaniezTester gniazdek:

Jest używany do testowania szczelności wtyczki i szpilki wtyczki. The distance between the centers of the holes shall be the same as the distances between the centers of the circle circumscribed around the cross-sectional area of each pin in the standard sheet of the plug.

Metoda badaniazWtyczkowy tester gniazdka:

1Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami w celu skuteczniejszego i właściwego używania urządzenia badawczego i zakończenia badania.

2Wtyczka jest umieszczona na stalowej płytce w taki sposób, że środki kół otaczających szpilki zbiegają się z środkami otworów.Następnie wprowadź wtyczkę badawczą do gniazda w kierunku osi wzdłużnej szpilkiNastępnie wtyczkę umieszcza się w szafce grzewczej o temperaturze (70 ± 2) °C, po 1 godzinie siła ciągnięcia jest stosowana wewnątrz szafy grzewczej.

3. Wybierz urządzenie do zaciskania zgodnie z kształtem wtyczki i upewnij się, że jest mocno połączone z wtyczką (zapewnij, że nie rozluźni się podczas wywierania siły ciągnięcia)

4Wybierz ciężar siły przyciągania zgodnie z maksymalną siłą wyciągania podaną w tabeli 16 (może być osiągnięta poprzez nakładanie), ciężar jest przymocowany do pierścienia zacisku, obsługiwany ostrożnie,i nie wytwarzają napięcia wybuchowego.

5Po badaniu siła jest stosowana na każdym wtyczce przez 1 minutę.dopuszcza się ochłodzenie wtyczki do temperatury otoczenia i weryfikuje się, czy przesunięcie dowolnego szpilki wtyczki w korpusie wtyczki nie powinno przekraczać 1 mm.

6Po zakończeniu badania należy zwrócić uwagę na czyszczenie urządzenia i utrzymanie gniazdek.

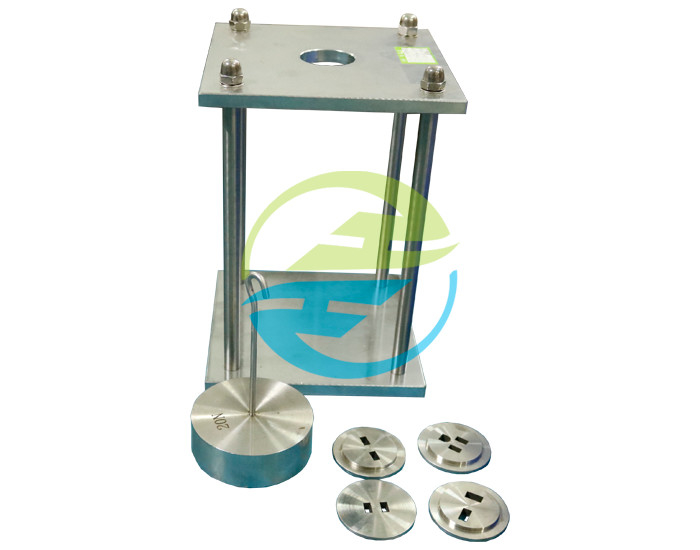

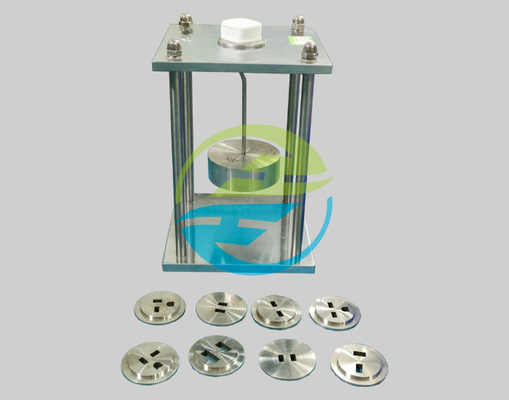

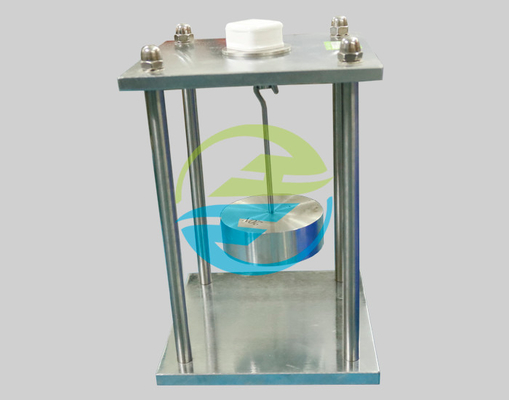

Widok obrazuzWtyczkowy tester gniazdka:
