System wykrywania wycieków wodoru i azotu w czterech komorach dla kompresora klimatyzacji samochodowej

System wykrywania wycieków wodoru i azotu w czterech komorach dla kompresora klimatyzacji samochodowej

Ja...nwprowadzenie do produktów

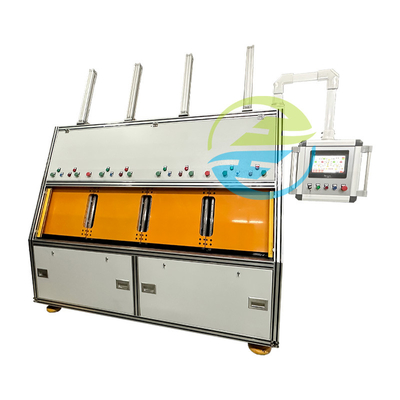

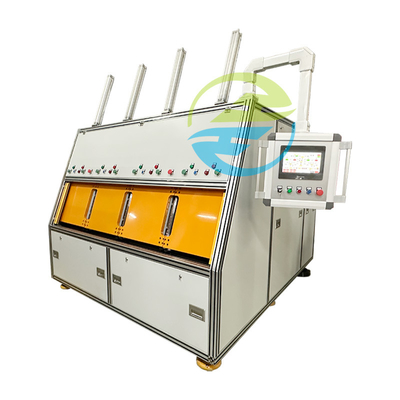

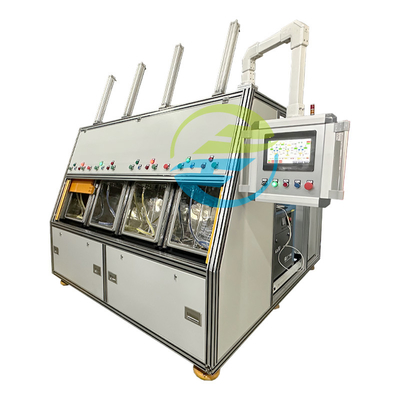

System wykrywania wycieków wodoru azotu z czterema zbiornikami jest urządzeniem stosowanym do wykrywania wycieków gazu w częściach samochodowych lub innym sprzęcie.Zazwyczaj składa się z czterech zamkniętych pudełek testowych i odpowiednich urządzeń wykrywających.W trakcie użytkowania należy umieścić badane części w pudełku testowym, a następnie wykryć, czy występuje wyciek gazu, wstrzykując mieszaninę gazu wodoru i azotu.

System wykrywania przecieków wykorzystuje mieszaninę wodoru i gazu azotu jako medium wykrywania, ponieważ wodór jest niezwykle przepuszczalny, co ułatwia wykrywanie małych przecieków.Gaz w komorze badawczej będzie wchodził w interakcję z punktem wycieku na powierzchni badanej części, a w przypadku wycieku gaz zostanie wykryty przez urządzenie wykrywające.

Zgodnie z podstawową zasadą wykrywania wycieków wodoru i azotu, wodór i azot są wykorzystywane jako gaz namierzający do napełniania przedmiotu roboczego w komorze próżniowej.Detektor wycieku wodoru i azotu może szybko i dokładnie określić sytuację wycieku obrabiarkę z wysoką dokładnością.

PArametry

Proces pracy

1. Instalacja przedmiotu i zamknięcie skrzynki próżniowej:

a. Operator umieszcza przedmiot roboczy w komorze próżniowej, łączy interfejs przedmiotu roboczego z szybkim złączem wewnątrz komory próżniowej i naciska przycisk uruchamiania.

b. Automatycznie zamykać komorę próżniową i rozpocząć natychmiastowy cykl wykrywania.

Uwaga: ochronne kratki są zainstalowane po obu stronach komory próżniowej.zapewnić, aby w obszarze zamknięcia nie było przedmiotów przeszkadzających w ruchu komory próżniowej.

2. Odkurzanie komory próżniowej i odkurzanie obrabiarków:

a. Automatycznie odkurzać komorę próżniową, dopóki poziom próżni wewnątrz nie osiągnie ustawionego ciśnienia otwierającego.

b. Jednocześnie próżni się automatycznie przedmiot do momentu osiągnięcia przez poziom próżni wewnątrz przedmiotu ustawionej wartości próżni.

3. wypełnianie wodoru azotem na obróbce, średnie wycieki i wykrywanie drobnych wycieków

a. Automatycznie napełniać element wodoru i azotu przy ustawionym ciśnieniu, aż do osiągnięcia ustawionej wartości ciśnienia wewnątrz elementu.

b. Wykrywanie średnich wycieków: po zakończeniu napełniania wodorem i azotem przedmiot jest automatycznie utrzymywany pod ciśnieniem,i czy występuje przeciek średniego jest określany na podstawie wartości spadku ciśnienia wewnątrz obrabiarkę:

Jeżeli wartość spadku ciśnienia wewnątrz obrabialnika przekracza ustawiony zakres, proces wykrywania wycieku zostanie zakończony, a interfejs operacyjny wskaże średni wyciek i odzyska gaz.

c. Po zakończeniu średniego wycieku przeprowadza się ocenę mikrowycieku:

Jeżeli detektor przecieków wykryje sygnał wodoru i azotu przekraczający ustawioną wartość w komorze próżniowej, wskazuje on na wystąpienie drobnej przecieki w obrabianiu,a na interfejsie operacyjnym znajduje się sygnał wskazujący drobne wycieki.

Jeżeli detektor przecieków nie wykryje sygnałów wodoru i azotu przekraczających ustawioną wartość w komorze próżniowej, wskazuje on, że przedmiot roboczy przeszedł kontrolę,i na interfejsie operacyjnym jest dostarczony kwalifikowany sygnał.

4. Wzmocnienie komory próżni

a. Automatycznie wypełnia komorę próżniową atmosferą.

b. W tym samym czasie wodór i azot znajdujący się wewnątrz obrabiarkę są automatycznie odzyskiwane.

5. Rozładunek obróbki

a. Jeżeli badanie jest uznane za uzasadnione:

Drzwi komory próżniowej otwierają się automatycznie.

b. W przypadku niepowodzenia badania:

Przetłoczenie przycisku potwierdzenia ręcznie umożliwia automatyczne otwarcie drzwi komory próżniowej.

c. Jeśli podczas procesu wykrywania wystąpi alarm:

Przetłoczenie urządzenia w celu uzyskania potwierdzenia. Drzwi komory próżni otwierają się automatycznie.

Uwaga: W przypadku sortowania wyrobów z wykrytymi wyciekami: 1. wyjąć jeden przedmiot i pozostawić jeden przedmiot. 2. kontynuować badanie jednego przedmiotu pozostałego w komorze zgodnie z normalną metodą pracy.Cykl ten trwa do czasu wykrycia konkretnego wycieku.
