Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej

Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej

Nazwa marki: HongCe
Numer modelu: HC9928
MOQ: 1 SET
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 30 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Materiał:
Stal nierdzewna
Stacja:
1 stacja
JEDNOSTKA ZACISKOWA:
Zespół zaciskowy z wtyczką
Standardowy:
IEC60884.1, VDE0620
Wagi:
4N, 20N, 30N, 50N
Wskaźniki:
Dostosowywalne
Szczegóły pakowania:
sklejka
Podkreślić:

Tester gniazdkowy dostosowany

,

20N Tester gniazdek z wtyczką

,

Wtyczka ze stali nierdzewnej

Opis produktu

 Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej





StandardowyzTester gniazdek:

IEC 60884-1 "Wtyki i gniazda do użytku domowego i podobnych celów ¢ Część 1: Wymogi ogólne" pkt 24.10, rysunek 30



Standardowy opiszTester gniazdek:

Wtyczkę umieszcza się na sztywnej stalowej płytce wyposażonej w otwory odpowiednie do szpilki wtyczki, jak pokazano na przykładzie na rysunku 30.



Odległości między środkami otworów (np.d1 i d2) muszą być równe odległościom między środkami koła otoczonego powierzchnią przekroju poprzecznego każdego szpilka w standardowej blacie wtyczki..



Każde otwór musi mieć średnicę równą średnicy koła otoczonego powierzchnią przekroju poprzecznego szpilki plus (6 ± 0,5) mm.



Wtyczka jest umieszczona na stalowej płytce w taki sposób, aby środki kół otaczających szpilki pokrywały się z środkami otworów.

Pociąg P równy maksymalnej sile przyciągania podanej w tabeli 16 stosuje się, bez drgania, przez 1 minutę na każdym szpillu z kolei w kierunku osi wzdłużnej szpilki.



Pociąg jest stosowany w kabinie grzewczej w temperaturze (70 ± 2) °C, 1 godzinę po umieszczeniu wtyczki w kabinie grzewczej.



Po zakończeniu badania dopuszcza się ochłodzenie wtyczki do temperatury otoczenia i sprawdza się, czy żaden szpil nie został przesunięty w ciele wtyczki o więcej niż 1 mm.



Próbka testowazTester gniazdek:Wtykacz, szpilka



ParametryzTester gniazdek:



Stacja badawcza 1 stacja
Masa badawcza 50N*1, 20N*2, 30N*1, 4N*1
Średniki zapewnić 6A wtyczkowy miernik, 10A wtyczkowy miernik, 16 wtyczkowy miernik, jeden każdy
Wtyczka Płytka gniazda powinna być wykonana zgodnie z wymogami wtyczki i gniazda w konkretnym kraju.



ZastosowaniezTester gniazdek:

Używany do testowania trwałości wtyczki i szpilki wtyczki.Odległość między środkami otworów powinna być taka sama jak odległość między środkami okrągów przekróju poprzecznego każdego szczypu na standardowej blacie z wtyczką.



Metoda badaniazWtyczkowy tester gniazdka:

1Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami w celu skuteczniejszego i właściwego używania urządzenia badawczego i zakończenia badania.



2Wtyczka jest umieszczona na stalowej płytce w taki sposób, że środki kół otaczających szpilki zbiegają się z środkami otworów.Następnie wprowadź wtyczkę badawczą do gniazda w kierunku osi wzdłużnej szpilkiNastępnie wtyczkę umieszcza się w szafce grzewczej o temperaturze (70 ± 2) °C, po 1 godzinie w środku szafy grzewczej stosuje się siłę ciągnącą.



3. Wybierz urządzenie do zaciskania zgodnie z kształtem wtyczki i upewnij się, że jest mocno połączone z wtyczką (zapewnij, że nie rozluźni się podczas wywierania siły ciągnięcia)



4. Wybierz ciężar siły przyciągania zgodnie z maksymalną siłą wyciągania podaną w tabeli 16 (może być osiągnięta poprzez nakładanie), ciężar jest przymocowany do pierścienia zacisku, obsługiwany ostrożnie,i nie wytwarzają napięcia wybuchowego.

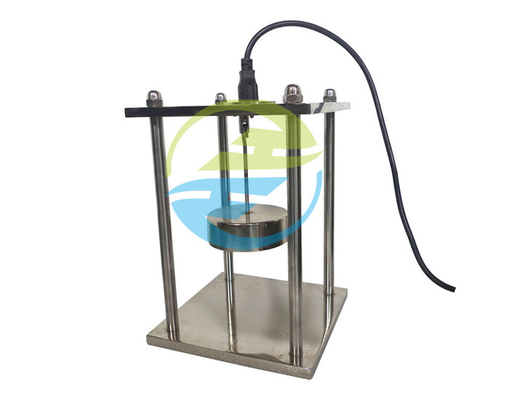

Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej 0



5Po badaniu siła jest stosowana na każdym wtyczce przez 1 minutę.dopuszcza się ochłodzenie wtyczki do temperatury otoczenia i weryfikuje się, czy przesunięcie dowolnego szpilki wtyczki w korpusie wtyczki nie powinno przekraczać 1 mm.



6Po zakończeniu badania należy zwrócić uwagę na czyszczenie urządzenia i utrzymanie gniazdek.



Widok obrazuzWtyczkowy tester gniazdka:

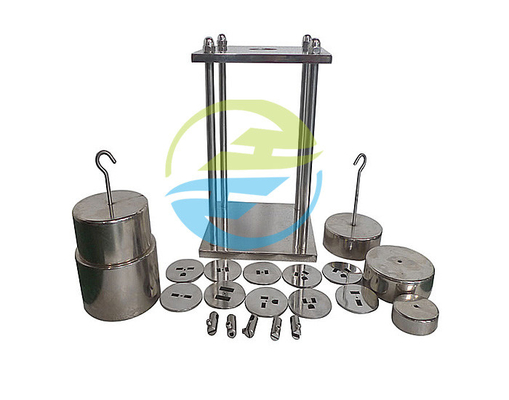

Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej 1

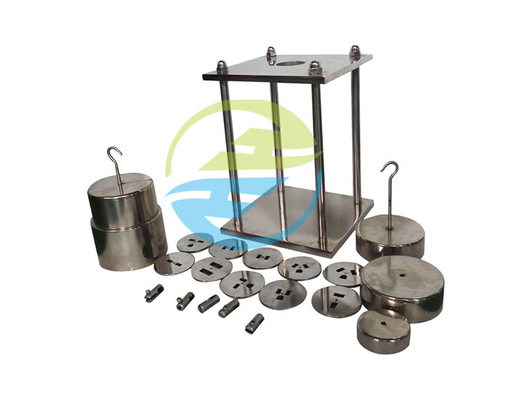

Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej 2

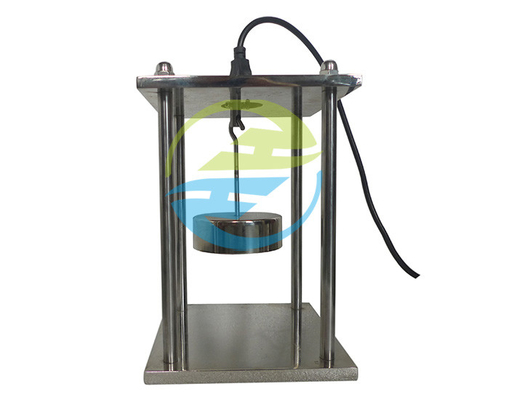

Ciężar 4N, 20N, 30N, 50N Sprzęg do badania trwałości wtyczki ze stali nierdzewnej 3
