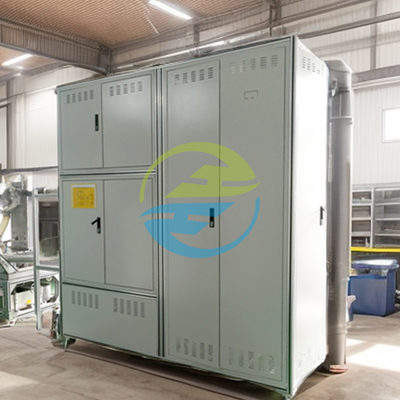

Stanowisko testowe pompy wodnej wysokiego ciśnienia Iec 60034 - kompleksowy test wydajności

Opis produktu
WPT-14 to w pełni funkcjonalny, precyzyjny system do kompleksowych testów wydajności pomp wodnych, przeznaczony do testowania urządzeń pompowych na etapie badań i rozwoju, produkcji oraz kontroli. Obsługuje zautomatyzowane testy w warunkach wysokiego ciśnienia, zmiennego przepływu, stałej/zmiennej prędkości oraz wielu mediów, obejmując szeroki zakres scenariuszy zastosowań przemysłowych. Jako zaawansowane urządzenie do testowania pomp, urządzenie jest zgodne z międzynarodowymi standardami, takimi jak ISO 9906, integruje systemy akwizycji danych i generowania raportów z możliwością śledzenia oraz jest szeroko stosowane w produkcji pomp, przemyśle petrochemicznym, projektach gospodarki wodnej i instytucjach badawczych.

Obiekty testowe

• Pompy odśrodkowe: Jednostopniowe/wielostopniowe, poziome/pionowe, pompy liniowe

• Pompy wypornościowe: Pompy tłokowe, pompy membranowe, pompy zębate

• Pompy do specjalnych warunków: Pompy głębinowe, pompy silnikowe zanurzeniowe, pompy magnetyczne

Pozycje kontrolne

1. Parametry wydajności:

   • Wysokość podnoszenia (krzywa H-Q, dokładność ±0,5%)

   • Moc na wale i sprawność (P-η krzywa, rozdzielczość 0,1%)

   • Dodatnia wysokość ssania (NPSHr, ISO 9906 Klasa B)

2. Stabilność pracy:

   • Przyspieszenie wibracji (trzy osie X/Y/Z, ≤2,8 m/s²@1500 obr./min)

   • Poziom hałasu w decybelach (w odległości 1 m, ≤85 dB dla pompy 55 kW)

3. Trwałość i bezpieczeństwo:

   • Wyciek uszczelnienia (uszczelnienie mechaniczne ≤5 kropli/minutę)

   • Wzrost temperatury silnika (uzwojenie stojana ≤120K, IEC 60034-1)

4. Testy specjalne:

   • Odporność na media o wysokiej temperaturze (praca ciągła w temperaturze 150℃ przez 24 godziny)

   • Tolerancja cząstek (testowana z wodą zawierającą zanieczyszczenia 50$mu$m, zużycie ≤0,05 mm)

Cechy produktu
* Testowanie z dużą precyzją i inteligentne sterowanie: Do precyzyjnego pomiaru kluczowych parametrów, takich jak ciśnienie (±0,2% FS), przepływ (±0,5% FS) i sprawność (±0,5%), wykorzystywane są precyzyjne czujniki oraz inteligentne systemy pomiaru i sterowania. 12-calowy ekran dotykowy obsługuje ustawianie schematu testu jednym dotknięciem, a serwomotor połączony z PLC precyzyjnie reguluje prędkość, aby zapewnić wiarygodność danych testowych.
* Wielowymiarowe możliwości testowania: Oprócz konwencjonalnych testów wydajności (krzywa wysokości podnoszenia-przepływu, krzywa mocy na wale-sprawności, margines kawitacji), obsługuje również synchroniczne monitorowanie wskaźników takich jak wibracje (rozdzielczość 0,1 m/s²), hałas (dokładność ±1 dB), wyciek uszczelnienia i wzrost temperatury łożyska, aby kompleksowo ocenić stabilność pracy pompy.
* Elastyczna i adaptacyjna konstrukcja: Szybkozmienne mocowanie (interfejs kołnierzowy DN50-DN600) jest kompatybilne z różnymi typami pomp, takimi jak pompy poziome, pionowe i głębinowe. Opcjonalny system próżniowy symuluje warunki pracy pomp głębinowych i obsługuje testy różnych mediów, takich jak czysta woda, ścieki i olej, aby zaspokoić potrzeby różnych branż.
* Śledzenie danych i inteligentne zarządzanie: Wbudowana pamięć 256 GB, automatycznie generuje różne krzywe i raporty testowe, obsługuje eksport USB/Ethernet i analizę oprogramowania komputera hosta. Wyświetlanie w czasie rzeczywistym wykresów statystycznych SPC, automatyczne oznaczanie i alarmowanie o nieprawidłowych danych, zgodnie z wymaganiami śledzenia jakości ISO 9001.

Międzynarodowe standardy referencyjne
Stanowisko testowe pompy wodnej wysokiego ciśnienia WPT-14 ściśle przestrzega szeregu międzynarodowych standardów autorytatywnych, aby zapewnić dokładność i globalne zastosowanie wyników testów:
* ISO 9906:2018: Test akceptacyjny wydajności hydraulicznej pomp (Klauzula 5 Test sprawności; Klauzula 6 Test NPSH).
* GB/T 3216-2016: Test akceptacyjny wydajności hydraulicznej pomp dynamicznych obrotowych Poziom 1, 2, 3 (Klauzula 5 Test wysokości podnoszenia; Klauzula 6 Limity wibracji i hałasu).
* API 610:2010: Pompy odśrodkowe dla przemysłu naftowego, petrochemicznego i gazu ziemnego (Klauzula 9 Test integralności mechanicznej; Klauzula 10 Test wydajności).
* ANSI/HI 1.6-2019: Test sprawności pompy (Sekcja 4 Metoda obliczania sprawności; Sekcja 5 Niepewność testu).
* IEC 60034-1:2010: Maszyny elektryczne obrotowe Część 1: Oceny i wydajność (Klauzula 7 Test wzrostu temperatury; Klauzula 8 Określanie sprawności).
