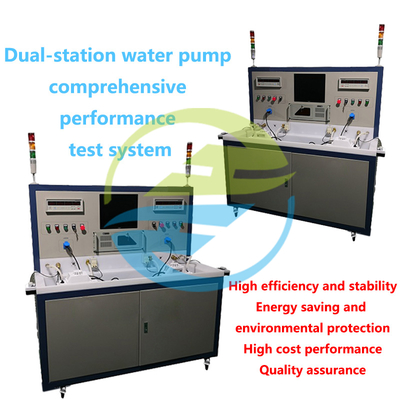

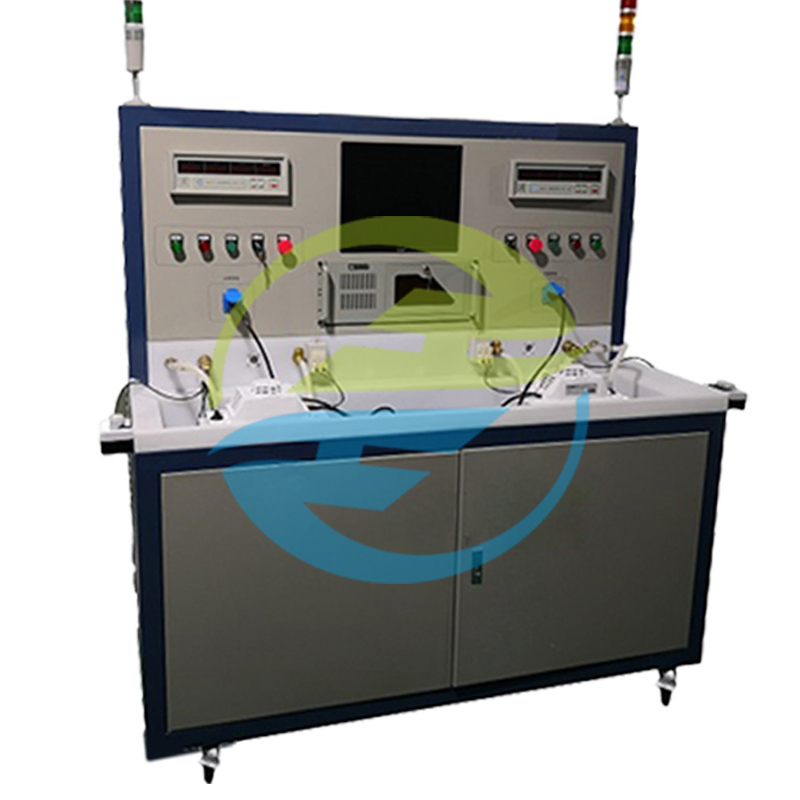

ISO 9906 System badań wydajności pompy z dwustronnym sterowaniem PC/PLC

ISO 9906 System badań wydajności pompy z dwustronnym sterowaniem PC/PLC

Nazwa marki: HongCe
Numer modelu: WPT-11
MOQ: 1 SET
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Szczegóły pakowania:
sklejka
Podkreślić:

System badań pompy ISO 9906

,

sprawdzacz wydajności pompy z dwiema stacjami

,

Urządzenia do badania pomp sterowanych PC/PLC

Opis produktu

System kompleksowego badania wydajności pompy dwustacjonarnej zgodny z ISO 9906 Pc + Plc/Dcs Integrated Control



Wprowadzenie produktu
WPT-11 Dual-station Pump Comprehensive Performance Test System jest zobowiązany do zapewnienia kompleksowego, wydajnego rozwiązania weryfikacji wydajności pompy.

  • Opis produktu: System WPT-11 jest zaawansowanym sprzętem do kompleksowych badań wydajności pompy.który umożliwia równoległe badanie dwóch pomp, znacznie skracając cykl badań.System jest wyposażony w czujniki o wysokiej precyzji, które mogą mierzyć kluczowe parametry wydajności pompy w różnych warunkach pracy w czasie rzeczywistym i precyzyjnie, a także wyświetlać, analizować i generować raporty za pośrednictwem intuicyjnego interfejsu oprogramowania.Wytrzymała konstrukcja i przyjazne dla użytkownika interfejsy obsługi sprawiają, że jest to potężne narzędzie do codziennych testów i dogłębnej analizy wydajności.
  • Wykorzystanie produktu: WWPT-11 jest szeroko stosowany w projektach pomp badawczo-rozwojowych, kontroli jakości produktów linii produkcyjnych, testowaniu nowych typów produktów, testowaniu akceptacji wydajności w fabryce,i nauczania i badań w instytucjach badawczychPomaga użytkownikom kompleksowo ocenić wydajność hydrauliczną, wydajność mechaniczną i stabilność pracy pompy,zapewnienie, że produkt spełnia wymagania projektowe i normy międzynarodowe, zwiększając w ten sposób konkurencyjność produktów i zmniejszając ryzyko po sprzedaży.



Najważniejsze elementy produktu

  • Podwójne badania równoległe na dwóch stacjach, podwójna wydajność: oryginalna konstrukcja podwójnego stanowiska umożliwia jednoczesne badanie dwóch pomp wodnych,znacznie zwiększenie efektywności badań i skrócenie cyklu wprowadzania produktu na rynek.
  • Wysoce precyzyjne pozyskiwanie danych, wiarygodne wyniki: wiodący w branży wysokoprecyzyjny przepływomierz, czujnik ciśnienia, czujnik momentu obrotowego itp.są stosowane w celu zapewnienia dokładności i powtarzalności wszystkich danych z badań.
  • Automatyczne inteligentne sterowanie, łatwe obsługiwanie: wyposażone w zaawansowany system sterowania PLC/przemysłowego komputera, proces badań jest zautomatyzowany,od ustawienia parametrów do gromadzenia danych i tworzenia raportów, z jednym kliknięciem, zmniejszając trudności operacyjne.
  • Kompleksowa analiza wydajności, zoptymalizowana konstrukcja: dostarczenie szczegółowych krzywych wydajności pompy wodnej (Q-H, Q-P, Q-η, Q-NPSH), map wydajności i analizy cech kawitacji,zapewnienie naukowej podstawy optymalizacji i ulepszania produktów.
  • Zgodność z międzynarodowymi normami i uznanymi na całym świecie:Projekt systemu i metody badań ściśle przestrzegają międzynarodowych autorytatywnych norm, takich jak ISO 9906, aby zapewnić międzynarodowe zastosowanie i autorytet wyników badań.
  • Modułowa konstrukcja, elastyczna konfiguracja: system obsługuje konfigurację dostosowaną do indywidualnych potrzeb i może być elastycznie dostosowywany i rozbudowywany zgodnie ze specyficznymi potrzebami badań klientów (takimi jak przepływ badań,zasięg głowy, dodatkowe funkcje badawcze).
  • Monitoring w czasie rzeczywistym i raportowanie wizualne: wszystkie parametry badań są wyświetlane w czasie rzeczywistym, a raporty z badań spełniające specyfikacje mogą być automatycznie generowane.Wspierany jest eksport i drukowanie danych w celu ułatwienia archiwizacji i analizy.



Międzynarodowe normy odniesienia
The WPT-11 dual-station pump comprehensive performance test system strictly follows and supports the following major international pump test standards to ensure the international compatibility and compliance of test results:

  • ISO 9906:2012: "Rotory Dynamic Pumps-Hydraulic Performance Acceptance Test-Accuracy Levels 1, 2 and 3". Niniejsza norma szczegółowo określa metody badania akceptacji wydajności hydraulicznej, warunki badania,wymagania dotyczące dokładności przyrządu pomiarowego, metody oceny wyników badań i podziały poziomów dokładności dla różnych typów pomp dynamicznych rotorowych (w tym pomp odśrodkowych, pomp mieszanego przepływu i pomp przepływu osiowego).WPT-11 może obsługiwać testy spełniające określone poziomy dokładności.
  • ANSI/HI 1.6-2000: American National Standard Rotordynamic (Centrifugal) Pump Tests.Niniejsza norma jest specyfikacją przemysłową do badań wydajności pomp odśrodkowych wydaną przez American Hydraulic InstituteKonstrukcja WPT-11 w pełni uwzględnia zgodność z niniejszą normą.
  • GB/T 3216-2005: Badanie akceptacji wydajności hydraulicznej pompy rotordynamicznej poziomu 1 i 2.Niniejsza chińska norma krajowa jest w dużym stopniu zgodna z normą ISO 9906 i określa poziom dokładności i wymagania badawcze dla badania akceptacji właściwości hydraulicznych pompy rotordynamicznej..
  • IEC 60034-1: Rotacyjne maszyny elektryczne Część 1: Oceny i wydajność.WPT-11 uwzględnia również badanie parametrów elektrycznych i ocenę wydajności części silnika podczas testowania ogólnej wydajności pompy wodnej, która spełnia odpowiednie wymagania.



Parametry techniczne



Parametry

Zakres pomiarów / opis

Dokładność

Liczba stacji badawczych

2 (Próby równoległe na dwóch stacjach)

N/A

Zakres pomiaru przepływu

0.5 ~ 5000 m3/h (wykonalne)

± 0,5% F.S.

Zakres pomiaru głowy

0 ~ 500 m (wykonalne)

± 0,5% F.S.

Zakres pomiaru mocy

0.5 ~ 500 kW (wykonalne)

± 0,5% F.S.

Zakres pomiaru prędkości

0 ~ 6000 obrotów na minutę

± 0,1% F.S.

Zakres pomiaru momentu obrotowego

0 ~ 5000 Nm (wykonalne)

± 0,5% F.S.

Pomiar NPSH

Automatyczne sterowanie próżnią/ciśnieniem, badanie NPSH ((r))

± 0,05 m

Typ czujnika ciśnienia

Ciśnienie różnicowe, ciśnienie bezwzględne, wysoka precyzja

± 0,25% F.S.

Pomiar temperatury

0 ~ 100 °C

± 0,1 °C

Wskaźnik pozyskiwania danych

Do 1000 Hz

Wysoka prędkość

System sterowania

PC przemysłowy + sterowanie zintegrowane PLC/DCS

Stabilny i niezawodny

Interfejs oprogramowania

Przystępny dla użytkownika interfejs graficzny, rejestrowanie danych, tworzenie raportów, grafika krzywej

Intuicyjne

Zasilanie

Trójfazowe prądy przenośne 380V/50Hz (przystosowalne)

Stabilny

Poziom hałasu

< 70 dB (z wyłączeniem badania hałasu pompy)

Niskie

Wymiary systemu

Zmienia się w zależności od konfiguracji, dostosowany

Kompaktny i racjonalny

Materiał części zwilżonych

Stal nierdzewna 304/316 (dostosowalna)

Odporny na korozję, trwały

Interfejs komunikacji

Ethernet, USB

Standardowy

Przechowywanie danych

Duża pojemność pamięci masowej, zdolna do przechowywania dużych danych z badań

Bezpieczne



Usługa posprzedażna

Jesteśmy świadomi znaczenia wysokiej jakości obsługi posprzedażowej dla klientów.Aby zapewnić, że kompleksowy system badań wydajności pompy WPT-11 z dwoma stacjami może pracować stabilnie i wydajnie przez długi czas, świadczymy pełen zakres profesjonalnych usług i wsparcia:

  • Instalacja na miejscu i uruchomienie: Nasz zespół profesjonalnych inżynierów będzie odpowiedzialny za instalację,kalibracja i początkowe uruchomienie urządzenia w celu zapewnienia bezproblemowej integracji i uruchomienia systemu.
  • Szkolenia w zakresie eksploatacji i konserwacji: zapewnić ukierunkowane kursy szkoleniowe w zakresie eksploatacji w celu zapewnienia, że technicy będą mogli opanować codzienną eksploatację, analizę danych,podstawowa konserwacja i rozwiązywanie problemów z systemem.
  • Wsparcie techniczne i pomoc zdalna:Stworzenie specjalnego zespołu wsparcia technicznego, który zapewni klientom terminowe konsultacje techniczne i usługi diagnostyki usterek za pomocą różnych środków, takich jak telefon., e-mail lub pomoc zdalna.
  • Regularna konserwacja i kalibracja:Zapewnienie regularnej obsługi technicznej na miejscu i kalibracji przyrządów w celu zapewnienia, że dokładność pomiarów systemu zawsze spełnia normy międzynarodowe i przedłuża żywotność urządzeń.
  • Zaopatrzenie w części zamienne: ustanowienie kompletnego systemu zapasów części zamiennych w celu zapewnienia terminowego dostarczania kluczowych komponentów i zminimalizowania przestojów spowodowanych problemami z częściami zamiennymi.
  • Uaktualnienia oprogramowania: Regularnie wydawać aktualizacje oprogramowania systemowego i pakiety aktualizacji, aby zapewnić nowe funkcje i zoptymalizować wydajność, aby zapewnić, że system zawsze pozostaje w czołówce.
  • Gwarancja: Zapewniamy kompleksowe usługi gwarancyjne, obejmujące części sprzętu i siłę roboczą, dzięki czemu nie masz żadnych obaw.
