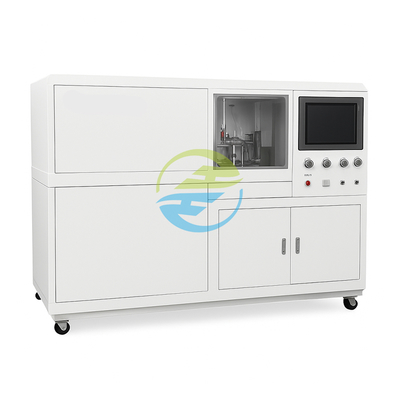

Całkowicie automatyczny tester przekaźnika gazu IEC 60255 Certyfikowany inteligentny tester przepływu 0,6-4,2 m/s

Całkowicie automatyczny tester przekaźnika gazu IEC 60255 Certyfikowany inteligentny tester przepływu 0,6-4,2 m/s

Nazwa marki: HongCe
Numer modelu: hcrtb-002
MOQ: 1 set
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 sets per month
Szczegółowe informacje
Place of Origin:
CHINA
Orzecznictwo:
Calibration certificate(cost additional)
Temperatura pracy:
-10℃~50℃
Wymiary:
800 × 1100 × 1560 mm (szerokość × głębokość × wysokość)
Tryby testowe:
Jednofazowe/trójfazowe
Funkcje testowe:
Odbiór, zrzucenie, czas, opór itp.
Dokładność:
±0,1%
Funkcja ochrony:
Przeciążenie/zwarcie/alarm temperatury
Zasilacz:
AC 220V/110V
Temperatura robocza:
0-40 ℃
Temperatura przechowywania:
-20-60℃
Wejście mocy:
AC220V ± 10%, 50/60 Hz
Prąd wyjściowy:
0-100A
Częstotliwość testowa:
40-120 Hz (regulowane)
Napięcie wyjściowe:
0-300V
Aplikacja:
Testowanie przekaźnika
tryb sterowania:
Kontrola ręczna/komputer
Packaging Details:
Plywood
Podkreślić:

Całkowicie automatyczny tester rellu gazowego

,

Certyfikowany tester rely IEC 60255

,

Inteligentny tester przepływu

Opis produktu

Całkowicie automatyczny tester przekaźnika gazu IEC 60255 Certyfikowany inteligentny tester przepływu 0,6-4,2 m/s



Opis produktu
HC-TRB-002 posiada zintegrowaną konstrukcję klasy przemysłowej, zintegrowaną z trzema niezależnymi systemami rur detekcyjnych (φ25/50/80 mm), architekturą szybkiego przechwytywania danych busem CAN,technologia stabilizacji prądu i konwersji częstotliwości wektorowejUmożliwia to w pełni automatyczne i dokładne wykrywanie przepływu, objętości, uszczelnienia i niedoboru oleju w przekaźniku gazowym.



Zastosowanie produktu
Zapewnia platformę weryfikacji laboratoryjnej zgodną ze standardami IEC dla firm energetycznych, producentów transformatorów i organizacji badawczych,zapewnienie niezawodnego działania przekaźników gazowych w przypadku awarii transformatora (takich jak wyładowanie wewnętrzne i pęknięcie oleju), zapobieganie poważnym wypadkom.



Najważniejsze informacje o produkcie
Inteligentna adaptacja wielokalibrowa
Trzy niezależne konstrukcje rur (φ25/50/80), z których każda posiada dedykowane sekcje równych rur stabilizujących przepływ, spełniają specyfikacje pomiaru płynów ISO 5167.
Wspiera podwójne przekaźniki pływające / klapki, kompatybilne z wiodącymi światowymi modelami.
System wykrywania błędów zerowych
Liczenie impulsów pompy pomiarowej przekładni: dokładność wykrywania objętości ± 0,1 ml (przekraczająca standard przemysłowy 1,0%).
Kontrolę przepływu poprzez konwersję częstotliwości wektorowej: eliminuje pulsację pompy oleju, osiągając stabilność przepływu ± 0,3% F.S.
Kontrola na poziomie przemysłu 4.0
19-calowy pojemnościowy ekran dotykowy + system HMI, jedno kliknięcie A4/Wi-Fi.
Architektura autobusów CAN: Synchronicznie zbiera trzy pary sygnałów ciężkich/lżejszych gazów, z czasem reakcji diagnostyki usterek < 50 ms.
Ochrona bezpieczeństwa
Konstrukcja ze stali nierdzewnej 304 + klasyfikacja ochrony IP54, system ogrzewania o temperaturze oleju (adaptywny od - 10°C do 50°C).
Mechanizm zaciskania o centralnym układzie hydraulicznym (odchylenie koncentryczności < ± 3 mm) zapobiega rozpyleniu oleju.



Międzynarodowe normy odniesienia
IEC 60255-1:2022, Specyfikacje charakterystyki elektrycznej i bezpieczeństwa przekaźników, pełna certyfikacja charakterystyki działania
ISO 5167-1:2022, Specyfikacje pomiarowe dla przepływometrów ciśnienia różnicowego, zgodna konstrukcja prostych przewodów rurowych dla ciągłego przepływu
IEEE C57.104-2019, Analiza gazu uszkodzonego dla sprzętu zanurzonego w ropie naftowej, automatyczne uruchamianie rejestracji stanu niedoboru ropy naftowej
IEC 60529:2013, Stopień ochrony (kod IP), certyfikacja IP54 (przeciśnienie pyłu i plam)



Specyfikacje techniczne

Parametry

Specyfikacja

Dokładność/zgodność

Certyfikacja norm

IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019

Pełna zgodność

Badanie prędkości przepływu

φ25 port: 0,6~4,2 m/s
φ50 port: 0,6~3,2 m/s
φ80 port: 0,6~2,2 m/s

± 0,3% F.S.

Kalibracja objętości

0~950 ml

±0,1 mL (standard przemysłowy)

Badanie uszczelnienia

Ciśnienie: 0 ~ 250 kPa (kontrola cyfrowa)
Czas trwania: 1~60 min (programowalny)

Stabilność ciśnienia: ±0,1%

Kompatybilne typy przekaźników

Rodzaj klapy, rodzaj podwójnej płaszczyzny (standardy światowe)

/

Kompatybilność portu

Standard: φ25/φ50/φ80 mm
Opcjonalnie: φ40 mm, zawór odcięcia oleju

/

Klasy przepływometrów

0.5 Wydajność pulsu klasy

Certyfikat ISO 4064

System sterowania

Przemysłowy komputer PC + PLC, 19-calowy HMI dotykowy

WIN OS, zdalna aktualizacja

Zbieranie danych

Architektura autobusów CAN
3 pary sygnałów gazowych ciężkich/lżejszych Synchroniczne pobranie próbek

Czas reakcji < 50 ms

Interfejs danych

Ethernet, baza danych SQL, integracja QMS/MES

/

Włączenie hydrauliczne

Mechanizm samocentryzacji
Odchylenie koncentryczności: < ± 3 mm

304 Konstrukcja ze stali nierdzewnej

Ochrona bezpieczeństwa

W przypadku pojazdów z napędem silnikowym, które są objęte kontrolą przez urządzenie do kontroli ruchu drogowego, wymagane jest, aby urządzenie było podlegające kontroli drogowej.

Zapobieganie wyciekom oleju

Kontrola temperatury oleju

System ogrzewania: -10°C~50°C Adaptacja otoczenia

/

Zasilanie

AC 380V±10%, 50/60Hz, 9,5 kW

/

Wymiary (L×W×H)

2900 × 650 × 1600 mm

/

Waga

1300 kg

/
