| Nazwa marki: | HongCe |
| Numer modelu: | HC-PST001 |
| MOQ: | 1 zestaw |
| Cena £: | Negocjowalne |
| Warunki płatności: | T/T, akredytywa |
| Zdolność do zaopatrzenia: | 1 zestawy na 2 miesiące |

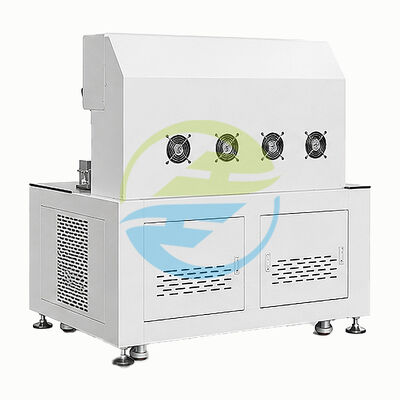

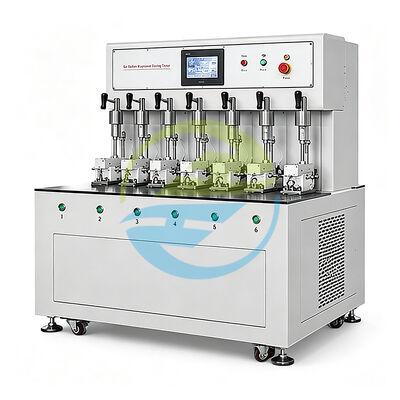

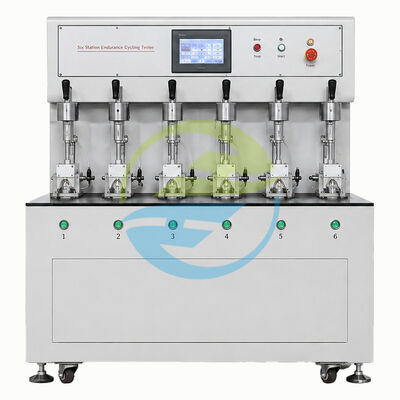

Sześciostanowiskowy system testowania cykli życia wtyczek i gniazd sterowany przez PLC reprezentuje ponad 15 lat doświadczenia firmy HongCe w dziedzinie zautomatyzowanych systemów testowania bezpieczeństwa elektrycznego. Ten precyzyjny system testowy został zaprojektowany tak, aby spełniać wszystkie wymagania klauzul 20 (zdolność wyłączania) i 21 (praca normalna) normy IEC 60884-1, klauzul 19 (praca normalna) i 20 (zdolność załączania i wyłączania) normy IEC 60669-1 oraz odpowiednich norm krajowych, w tym GB/T 2099.1, VDE 0620-1, BS 1363-1 i EN 60669-1.
Każde stanowisko działa całkowicie niezależnie – jednocześnie można konfigurować różne długości skoku, prędkości, docelowe liczby cykli, parametry czasowe włączania/wyłączania oraz progi wykrywania błędów.
Przemysłowy sterownik PLC z 7-calowym kolorowym ekranem dotykowym HMI zapewnia deterministyczne sterowanie w czasie rzeczywistym z intuicyjnym interfejsem użytkownika opartym na ikonach, nie wymagającym wiedzy programistycznej.
Serwomotory AC o mocy 200W z enkoderami absolutnymi 17-bitowymi (131 072 impulsów na obrót) zapewniają precyzyjną dokładność pozycjonowania ±0,1 mm, stale weryfikowaną z częstotliwością aktualizacji 1 kHz.
Opatentowany modułowy system uchwytów z interfejsami sprzęgającymi kinematycznymi umożliwia beznarzędziową wymianę uchwytów w czasie krótszym niż 2 minuty na stanowisko, kompatybilny z ponad 15 międzynarodowymi formatami wtyczek/gniazd.
Pięć niezależnych trybów detekcji na stanowisko: przekroczenie rezystancji styku, przeciążenie mechaniczne, monitorowanie ciągłości obwodu elektrycznego, odchylenie pozycji i wykrywanie anomalii częstotliwości cykli.
Cztery niezależne warstwy ochrony: osłony bezpieczeństwa na stanowisko z blokadami magnetycznymi, centralny wyłącznik awaryjny, ochrona elektryczna i systemy ochrony termicznej.
| Parametr | Specyfikacja |
|---|---|
| Liczba stanowisk testowych | 6 stanowisk, każde sterowane niezależnie |
| Architektura sterowania | Przemysłowy sterownik PLC z 7-calowym kolorowym ekranem dotykowym TFT HMI |
| System napędowy (na stanowisko) | Serwomotor AC 200W, enkoder absolutny 17-bitowy, śruba kulowa klasy precyzji C5 |
| Dokładność pozycjonowania | ±0,1 mm (ciągle weryfikowana przy 1 kHz) |
| Zakres skoku | 0-100 mm na stanowisko, programowalny z przyrostem 0,1 mm |
| Zakres prędkości liniowej | 50-300 mm/s na stanowisko, programowalny z przyrostem 1 mm/s |
| Maksymalna częstotliwość cykli | 30 cykli na minutę (jeden cykl = pełne włożenie + wyjęcie) |
| Licznik cykli | 6-cyfrowy licznik elektroniczny (0-999 999 cykli) z pamięcią nieulotną |
| Napięcie i prąd obciążenia testowego | 30A/300V AC na stanowisko, przełączanie przekaźników półprzewodnikowych |
| Pomiar rezystancji styku | Pomiar 4-przewodowy Kelvina, 1,000A DC ±0,5%, zakres 0-200,0 mΩ |
| Wejście zasilania | AC 220V ±10%, 50Hz ±1Hz, jednofazowe, maksymalnie 2,5 kW |
| Poziom hałasu | ≤65 dB(A) w odległości 1 metra |
| Wymiary całkowite | Około 1800 × 900 × 1700 mm (szer. × gł. × wys.) |
| Masa netto | Około 480 kg |
| Norma | Klauzula / Odniesienie | Opis testu |
|---|---|---|
| IEC 60884-1:2013 | Klauzula 20, Rysunek 16 | Test zdolności wyłączania wtyczek i gniazd – 50 cykli pracy przy napięciu znamionowym 1,1× |
| IEC 60884-1:2013 | Klauzula 21, Rysunek 16, Tabela 18 | Test wytrzymałości przy pracy normalnej – 5000 cykli dla ≤16A/250V, 2500 cykli dla >16A do 32A |
| IEC 60669-1:2017 | Klauzula 19, Rysunek 12 | Praca normalna dla łączników – 40 000 cykli pracy (≤16A/250V), 20 000 cykli (>16A) |
| IEC 60669-1:2017 | Klauzula 20, Tabele 9-10 | Zdolność załączania i wyłączania dla łączników – 200 cykli pracy przy napięciu znamionowym 1,1× |
| IEC 61058-1:2016 | Klauzula 17 | Wytrzymałość mechaniczna łączników urządzeń – bez obciążenia elektrycznego |
| GB/T 2099.1-2008 | Klauzula 20, 21 | Chińska norma krajowa – wymagania dotyczące zdolności wyłączania i pracy normalnej |
| VDE 0620-1:2021 | Klauzula 20, 21 | Niemiecka norma – wymagania dotyczące wytrzymałości, zdolności wyłączania i wzrostu temperatury |
| BS 1363-1:2023 | Klauzula 19, 20 | Brytyjska norma – specyficzne dla Wielkiej Brytanii wymagania dotyczące wytrzymałości i zdolności wyłączania |
Eliminuje pierwotną przyczynę nieprawidłowych danych z testów wytrzymałościowych, zapewniając ciągłą weryfikację pozycji. W przeciwieństwie do systemów silników krokowych z otwartą pętlą, które mogą tracić kroki pod zmiennym obciążeniem, architektura serwomechanizmu z zamkniętą pętlą zapewnia, że każdy cykl jest wykonywany z całkowicie włożoną i prawidłowo umieszczoną wtyczką.
Wykrywa degradację styku przed awarią dzięki precyzyjnemu pomiarowi 4-przewodowemu Kelvina, który eliminuje błędy rezystancji pasożytniczej. Zapewnia dokładność na poziomie miliomów do analizy trendów i wczesnego wykrywania zużycia styków.
Maksymalizuje wszechstronność i minimalizuje czas wymiany dzięki beznarzędziowej wymianie uchwytów w czasie krótszym niż 2 minuty na stanowisko. Utrzymuje powtarzalność pozycjonowania w granicach ±0,02 mm po każdej zmianie uchwytu.
| Etap kontroli jakości | Czynności inspekcyjne | Kryteria akceptacji |
|---|---|---|
| Etap 1: Materiały przychodzące | Weryfikacja składu chemicznego, testy twardości, weryfikacja wymiarów | Skład SUS304 zgodnie z ASTM A240, twardość w granicach ±2 HRC, chropowatość powierzchni Ra ≤1,6 μm |
| Etap 2: W trakcie produkcji | Inspekcja pierwszej sztuki, weryfikacja wymiarów, inspekcja integralności spawów | Tolerancja elementu pomiarowego: ±0,005 mm, tolerancja elementu konstrukcyjnego: ±0,1 mm |
| Etap 3: Montaż | Weryfikacja dopasowania mechanicznego, okablowanie panelu elektrycznego, testy blokad bezpieczeństwa | Rezystancja izolacji ≥100 MΩ, wszystkie blokady sprawne, brak nienormalnego wydzielania ciepła |
| Etap 4: Testy funkcjonalne | 48-godzinne ciągłe wygrzewanie, weryfikacja kalibracji, testy systemów bezpieczeństwa | Brak awarii podczas 48-godzinnego wygrzewania, kalibracja w tolerancji, hałas ≤65 dB(A) |
| Etap 5: Przed wysyłką | Ostateczna inspekcja wizualna, kompletność dokumentacji, weryfikacja opakowania | Brak wad kosmetycznych, wszystkie akcesoria obecne, opakowanie zgodne ze standardami |
Aby uzyskać szczegółowe wyceny, specyfikacje techniczne lub niestandardowe wymagania, prosimy o bezpośredni kontakt z naszym zespołem inżynierskim. Jako producent fabryczny, oferujemy ceny bezpośrednio od producenta i kompleksowe wsparcie techniczne.
