Sprzęt do napełniania płynów chłodniczych

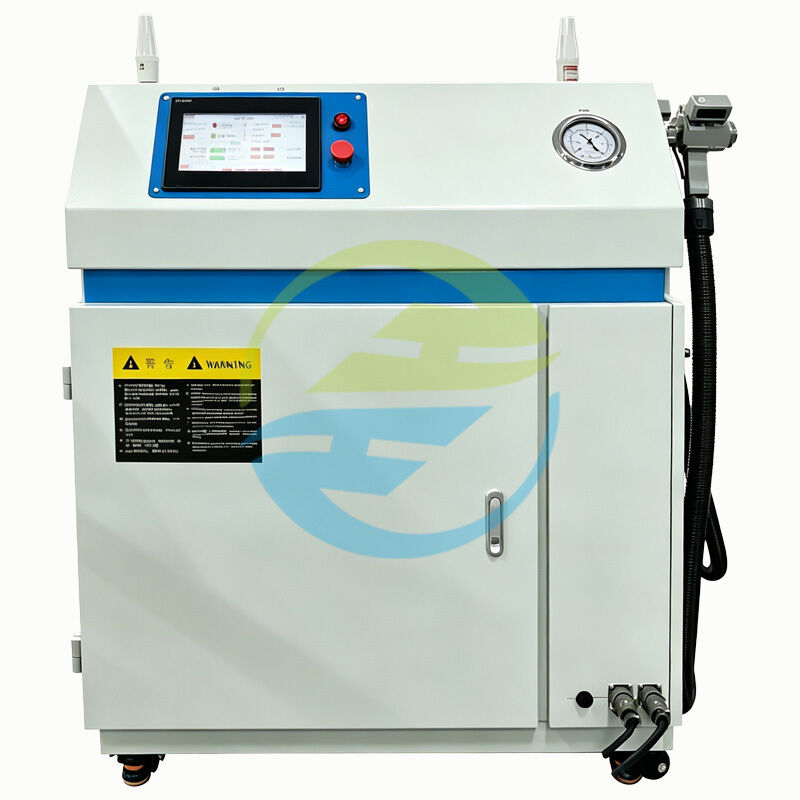

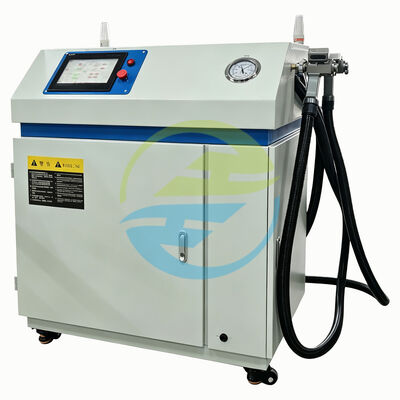

Urządzenie do napełniania czynnika chłodniczego HongCe zostało zaprojektowane z myślą o liniach produkcyjnych systemów chłodniczych, gdzie kontrolowana ewakuacja próżniowa, ważenie i ładowanie czynnika chłodniczego muszą być realizowane z zachowaniem spójnej kontroli procesu.

Maszyna łączy proces próżniowy i ilościowe ładowanie czynnika chłodniczego w jednym systemie zorientowanym na produkcję. Dzięki konfiguracji z podwójnym pistoletem ładowania, ciśnieniu ładowania 1,6-3,5 MPa, dokładności ładowania ±0,5 g w zakresie do 100 g i pojedynczemu zakresowi ładowania 10-500 g, jest zaprojektowana do wspierania stabilnych i powtarzalnych operacji ładowania czynnika chłodniczego.

System obsługuje również łączność MES, przechowywanie danych produkcyjnych przez okres do trzech lat, interfejsy komunikacyjne RJ45/RS-485, informacje zwrotne o stanie urządzenia w czasie rzeczywistym i niestandardową identyfikację urządzenia, co czyni go odpowiednim dla producentów, którzy chcą połączyć ładowanie czynnika chłodniczego z nowoczesnym zarządzaniem produkcją.

W produkcji chłodniczej ładowanie czynnika chłodniczego to coś więcej niż tylko dodanie z góry określonej ilości czynnika. Niewielka różnica w ilości ładowania może wpłynąć na warunki pracy obiegu chłodniczego. Pozostałe powietrze, wilgoć lub niewystarczająca ewakuacja mogą również wpływać na spójność gotowego systemu. Dla zespołów produkcyjnych prawdziwym wyzwaniem jest zatem uczynienie procesu powtarzalnym, mierzalnym i łatwym do zarządzania.

HongCe opracował tę maszynę do ładowania czynnika chłodniczego w oparciu o te praktyczne wymagania. Urządzenie jest zaprojektowane do wykonywania kluczowych etapów produkcji, takich jak ewakuacja próżniowa i ilościowe ładowanie czynnika chłodniczego, integrując jednocześnie kontrolę ważenia, proces próżniowy, zarządzanie ciśnieniem i funkcje danych produkcyjnych w jednym systemie.

Rezultatem jest maszyna przeznaczona nie tylko do ładowania czynnika chłodniczego, ale także do pomocy zespołom produkcyjnym w ustanowieniu bardziej spójnego procesu ładowania od jednej jednostki do drugiej. Dla producentów zwiększających wolumen produkcji lub zastępujących ręczne operacje ładowania, ta konfiguracja stanowi praktyczną ścieżkę od indywidualnej operacji do bardziej kontrolowanego procesu na linii produkcyjnej.

• Konfiguracja z podwójnym pistoletem ładowania: Podwójna konstrukcja pistoletu ładowania stanowi praktyczną konfigurację dla zastosowań produkcyjnych wymagających kontrolowanych operacji ładowania czynnika chłodniczego. Efektywny skok roboczy wynosi ≥500 mm, co pozwala zespołowi ładującemu na dostosowanie się do określonego układu produkcyjnego.
• Kontrolowane ładowanie czynnika chłodniczego: Ciśnienie ładowania wynosi 1,6-3,5 MPa, a pojedynczy zakres ładowania to 10-500 g, z możliwością rozszerzenia zgodnie z rzeczywistymi wymaganiami projektu. Zapewnia to elastyczną podstawę dla różnych wymagań dotyczących ładowania systemów chłodniczych.
• Dokładność ładowania ilościowego: Zgodnie z dostarczoną specyfikacją techniczną: W zakresie do 100 g: dokładność ±0,5 g; powyżej 100 g: dokładność ±0,5%. W zastosowaniach produkcyjnych tego typu kontrola ilościowa pomaga zmniejszyć zmienność między poszczególnymi produktami.
• Ewakuacja próżniowa przed ładowaniem: Maszyna zawiera proces próżniowy przed ładowaniem czynnika chłodniczego. Dostarczona specyfikacja podaje zdolność próżniową 4 l/s i poziom próżni urządzenia <2 Pa. Pozwala to na zintegrowanie procesu ładowania z poprzedzającą operacją próżniową, zamiast polegania na oddzielnym sprzęcie ręcznym.Przepustowość zorientowana na produkcję:
• Określona UPH wynosi 40 szt./h. Czyni to urządzenie odpowiednim dla środowisk produkcyjnych, w których operacje ładowania muszą być zorganizowane wokół określonego rytmu produkcji.Międzynarodowe normy referencyjne

• -- Czynniki chłodnicze – Oznaczenia i klasyfikacja bezpieczeństwa: Ustanawia system oznaczania i klasyfikacji bezpieczeństwa czynników chłodniczych, w tym klasyfikację opartą na toksyczności i palności oraz określenie limitów stężenia czynnika chłodniczego.ISO 5149-1:2014
• -- Systemy chłodnicze i pompy ciepła: Dotyczy definicji, klasyfikacji i kryteriów wyboru dla systemów chłodniczych i pomp ciepła. Dotyczy stacjonarnych i mobilnych systemów chłodniczych i pomp ciepła, a także obejmuje konwersję systemów na inny czynnik chłodniczy.ISO 5149-2:2014
• -- Projektowanie, budowa, testowanie, znakowanie i dokumentacja: Dotyczy projektowania, budowy i instalacji systemów chłodniczych i powiązanych komponentów, a także określa wymagania dotyczące testowania, uruchamiania, znakowania i dokumentacji.Specyfikacje techniczne

• Ewakuacja próżniowa jest zintegrowana z przepływem pracy ładowania, dzięki czemu system chłodniczy może być przetwarzany przed napełnieniem czynnikiem chłodniczym.Ilościowe ładowanie czynnika chłodniczego:
• Ilość ładowania jest kontrolowana zgodnie z skonfigurowanym celem, a dostarczona specyfikacja zapewnia dokładność ±0,5 g w zakresie do 100 g i ±0,5% powyżej 100 g.Ładowanie sterowane ciśnieniem:
• Proces ładowania jest zaprojektowany w określonym zakresie ciśnienia 1,6-3,5 MPa.Automatyczne sterowanie:
• Architektura sterowania integruje funkcje ładowania, przetwarzania próżniowego, informacji zwrotnych o procesie i danych produkcyjnych.Łączność z systemem produkcyjnym:
• Połączenie MES, komunikacja RJ45 / RS-485 i przechowywanie danych pozwalają na włączenie procesu ładowania do szerszego środowiska zarządzania produkcją.Identyfikowalność procesu:
• Trzyletnie przechowywanie danych produkcyjnych zapewnia dłuższy okres referencyjny dla zarządzania produkcją i analizy procesów.Często zadawane pytania

• Maszyna do ładowania czynnika chłodniczego to urządzenie produkcyjne służące do ilościowego napełniania systemu chłodniczego czynnikiem chłodniczym. W zależności od konfiguracji może również integrować ewakuację próżniową, ważenie, kontrolę ciśnienia, zarządzanie danymi i komunikację z linią produkcyjną.
  Jaka jest różnica między urządzeniem do napełniania czynnika chłodniczego a urządzeniem do ładowania czynnika chłodniczego?

• W zastosowaniach przemysłowych oba terminy są często używane zamiennie. Oba zazwyczaj opisują urządzenia używane do wprowadzania kontrolowanej ilości czynnika chłodniczego do obiegu chłodniczego. Dla celów SEO i wyszukiwania przez klientów, zarówno "Urządzenie do napełniania czynnika chłodniczego", jak i "Maszyna do ładowania czynnika chłodniczego" są użytecznymi opisami.
  Czy ta maszyna może ewakuować system chłodniczy przed ładowaniem?

• Tak. Dostarczona specyfikacja obejmuje zdolność próżniową 4 l/s i próżnię urządzenia <2 Pa.
  Jaki jest zakres ładowania?Określony pojedynczy zakres ładowania wynosi 10-500 g, a zakres można rozszerzyć zgodnie z wymaganiami projektu.

• Jaka jest dokładność ładowania?
  Dostarczona specyfikacja podaje: W zakresie do 100 g: ±0,5 g; powyżej 100 g: ±0,5%.

• Jakie jest ciśnienie ładowania?
  Określone ciśnienie ładowania wynosi 1,6-3,5 MPa.

• Ile produktów maszyna może przetworzyć na godzinę?
  Określona UPH wynosi 40 szt./h. Rzeczywista wydajność produkcyjna może zależeć od produktu, metody ładowania, ilości ładowania i procesu produkcyjnego.

• Czy urządzenie może połączyć się z MES?
  Tak. Dostarczona konfiguracja obsługuje automatyczne połączenie stacji MES i zapewnia interfejsy RJ45 / RS-485.

• O firmie HongCe
  Guangzhou HongCe Equipment Co., Ltd. od 2003 roku zajmuje się rozwojem i produkcją urządzeń testujących i systemów testowania linii produkcyjnych.

Jej działalność fabryczna obejmuje niestandardowe systemy testowania i linie produkcyjne, w tym rozwiązania do testowania próżni i szczelności oraz systemy odzyskiwania gazu. Dla klientów kupujących urządzenia do napełniania czynnika chłodniczego, to doświadczenie inżynieryjne ma znaczenie, ponieważ urządzenia do ładowania są często tylko częścią większego procesu produkcji chłodniczej.

HongCe może zatem podejść do projektu z perspektywy "urządzenie + proces + integracja", zamiast traktować maszynę jako odizolowany produkt.Dowiedz się więcej o HongCeWycieczka po fabryce HongCe
