| Nazwa marki: | HongCe |
| Numer modelu: | HC-EXR1200 |
| MOQ: | 1 zestaw |
| Cena: | Negocjowalne |
| Warunki płatności: | T/T, akredytywa |
| Zdolność do zaopatrzenia: | 50 zestawów miesięcznie |

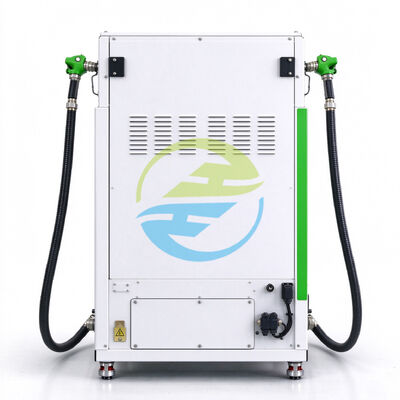

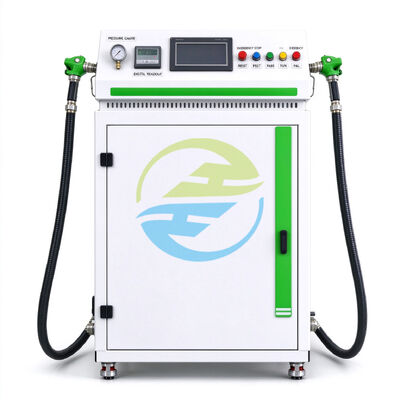

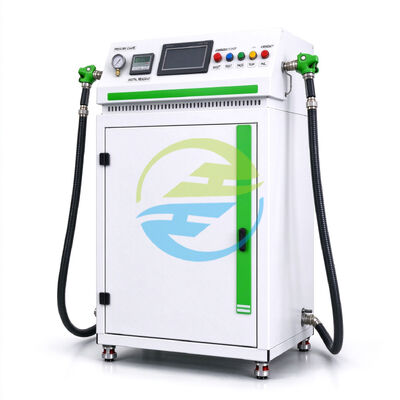

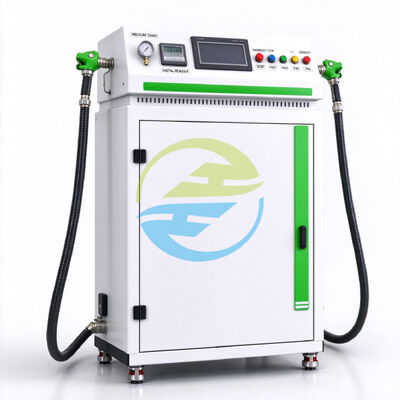

R290 i R32 to wydajne czynniki chłodnicze, ale są również łatwopalne, więc standardowa jednostka odzyskiwania nie jest dla nich odpowiednim narzędziem. Ta maszyna do odzyskiwania jest zbudowana wokół silnika przeciwwybuchowego, szczelnej obudowy elektrycznej bez iskier i połączeń uziemiających statycznych, dzięki czemu prace odzyskiwania w systemach A3 i A2L można przeprowadzać w warsztacie bez tworzenia tymczasowej strefy zagrożenia.
Urządzenie odzyskuje ciecz z prędkością do 1,2 kg na minutę i parę z prędkością około 0,35 kg na minutę za pomocą dwustopniowej pompy próżniowej bez iskier, która osiąga 30 mikronów. Odzyskany czynnik chłodniczy jest wtłaczany do wewnętrznego cylindra o pojemności 12,5 kg ze wskaźnikiem poziomu, a waga, ciśnienie i próżnia są wyświetlane na cyfrowym wyświetlaczu, dzięki czemu technik dokładnie wie, ile zostało pobrane z systemu i kiedy system jest pusty.
| Mierzony element | Zakres / rozdzielczość | Jak jest mierzone | Co mówi operatorowi |
|---|---|---|---|
| Waga odzyskanego czynnika chłodniczego | Odczyt cyfrowy, skala cylindra | Komórka obciążeniowa pod wewnętrznym cylindrem | Ile czynnika chłodniczego zostało odzyskane i ile miejsca pozostało w cylindrze |
| Szybkość odzyskiwania | Do 1,2 kg na minutę cieczy, 0,35 kg na minutę pary | Zmiana wagi na jednostkę czasu | Czy odzyskiwanie przebiega normalnie, czy linia jest zablokowana |
| Ciśnienie ssania i tłoczenia | Cyfrowy odczyt ciśnienia | Czujniki ciśnienia w obwodzie odzyskiwania | Zablokowany filtr, zamknięty zawór, pełny cylinder, ryzyko nadciśnienia |
| Poziom próżni i ostateczna próżnia | Do 30 mikronów | Czujnik próżni na wlocie pompy | Czy system został opróżniony do wymaganego poziomu przed otwarciem |
| Automatyczny punkt odcięcia | Ustawiony limit próżni lub ciśnienia | Logika sterownika z automatycznym zatrzymaniem | Zatrzymuje maszynę bez operatora obserwującego manometr, co jest ważne przy pracy z łatwopalnymi materiałami |
| Poziom napełnienia cylindra | Cylinder 12,5 kg ze wskaźnikiem poziomu | Wskaźnik wizualny plus odczyt wagi | Zapobiega przepełnieniu, co jest limitem bezpieczeństwa dla czynników chłodniczych A3 |
| Status urządzenia zabezpieczającego | Nadciśnienie, wyłączenie termiczne, zacisk uziemiający | Ochrona sprzętowa plus widoczny punkt uziemienia | Potwierdza, że maszyna pracuje w bezpiecznym zakresie |
Silnik jest typu przeciwwybuchowego Ex d IIB T4, a przedział elektryczny jest szczelny i wolny od iskier. W pracy z łatwopalnymi czynnikami chłodniczymi źródłem zapłonu zazwyczaj nie jest sam czynnik chłodniczy, ale łuk wewnątrz przełącznika lub gorąca powierzchnia silnika, dlatego ochrona jest skoncentrowana tam, gdzie jest energia: silnik, skrzynka sterownicza i punkty wejścia okablowania.
Płynący czynnik chłodniczy generuje ładunek elektrostatyczny, a wąż, który nie może go rozproszyć, staje się ryzykiem zapłonu. Maszyna posiada dedykowany zacisk uziemiający i jest dostarczana z wężami odzyskiwania antystatycznego i złączkami samouszczelniającymi, dzięki czemu obwód jest połączony od odzyskiwanego systemu przez maszynę do uziemienia budynku. Punkt uziemienia jest celowym, widocznym elementem projektu, a nie dodanym później.
Dwustopniowa pompa 7,2 CFM obniża ciśnienie w systemie do 30 mikronów, podczas gdy obwód odzyskiwania wypycha ciekły czynnik chłodniczy z systemu równolegle z odzyskiwaniem pary. Układ push-pull umożliwia osiągnięcie prędkości 1,2 kg na minutę cieczy w przypadku większych ładunków A2L i A3 bez obciążania pompy bezpośrednim kontaktem z cieczą.
Odzyskiwanie zatrzymuje się automatycznie przy ustawionej próżni, a limity nadciśnienia, wyłączenia termicznego i napełnienia cylindra działają jako druga i trzecia warstwa. W przypadku łatwopalnych czynników chłodniczych ma to znaczenie, ponieważ uwaga technika skupia się na systemie i uziemieniu, a nie na wskazówce manometru.
| Parametr | Specyfikacja |
|---|---|
| Typy czynników chłodniczych | R290 / R32 (łatwopalne czynniki chłodnicze A3 i A2L) |
| Ochrona Ex | Silnik przeciwwybuchowy Ex d IIB T4, konstrukcja zgodna z ATEX |
| Szybkość odzyskiwania | 1,2 kg na minutę cieczy, 0,35 kg na minutę pary |
| Pompa próżniowa | Dwustopniowa 7,2 CFM, bez iskier |
| Ostateczna próżnia | 30 mikronów |
| Cylinder wewnętrzny | 12,5 kg ze wskaźnikiem poziomu |
| Węże | Węże odzyskiwania antystatycznego ze złączkami samouszczelniającymi |
| Wyświetlacz | Cyfrowy odczyt wagi, ciśnienia i próżni |
| Urządzenia zabezpieczające | Wyłączenie nadciśnieniowe, wyłączenie termiczne, zacisk uziemiający |
| Zasilanie | 220 V 50/60 Hz |
| Numer modelu | HC-EXR1200 |
| Certyfikacja | CE, ATEX, ISO 9001:2015 |
| Miejsce pochodzenia | Guangzhou, Guangdong, Chiny |
| Marka | HongCe |
Maszyna jest używana wszędzie tam, gdzie czynnik chłodniczy A3 lub A2L musi być bezpiecznie usunięty z systemu, czy to w produkcji, serwisie, czy podczas wycofywania z eksploatacji:
Sprzęt do obsługi łatwopalnych czynników chłodniczych jest oceniany pod względem jego dokumentacji bezpieczeństwa w takim samym stopniu, jak jego szybkość odzyskiwania, dlatego dokumenty i wsparcie stojące za maszyną są częścią produktu.
| Przedmiot wsparcia | Co jest zapewnione |
|---|---|
| Gwarancja | Dwanaście miesięcy na silnik przeciwwybuchowy, pompę próżniową, sterownik i czujniki, z możliwością przedłużenia na życzenie |
| Dokumenty bezpieczeństwa | Dokumentacja ATEX i certyfikaty materiałowe dostarczane na życzenie, dzięki czemu można uzupełnić dokumentację bezpieczeństwa warsztatu |
| Części zamienne | Lista zalecanych części zamiennych uzgodniona na etapie zamówienia, w tym zestawy węży, złączki, filtry-osuszacze i uszczelki |
| Wsparcie w nagłych wypadkach | Wsparcie serwisowe ukierunkowane na 24-godzinną reakcję w przypadku pytań związanych z bezpieczeństwem, z diagnostyką zdalną przez połączenie wideo |
| Kalibracja | Roczna inspekcja i usługa kalibracji kanałów wagowych, ciśnieniowych i próżniowych z certyfikatem |
| Szkolenie | Materiały szkoleniowe dla operatorów dotyczące uziemienia, połączeń węży i limitów cylindrów dostarczane z urządzeniem |
| Dokumentacja | Instrukcja obsługi w języku angielskim i schemat elektryczny z każdą maszyną |
Urządzenie jest zbudowane zgodnie z konstrukcją zgodną z ATEX z silnikiem przeciwwybuchowym Ex d IIB T4 i szczelną obudową bez iskier, posiada oznaczenie CE. Dokumentacja ATEX i certyfikaty materiałowe są dostarczane na życzenie. Prosimy o przesłanie klasyfikacji strefy i wymagań krajowych Państwa warsztatu, aby nasi inżynierowie mogli potwierdzić konfigurację zgodnie z lokalnymi przepisami przed złożeniem zamówienia.
Tak, obwód odzyskiwania jest kompatybilny również ze wspólnymi czynnikami chłodniczymi A1. W praktyce większość klientów przechowuje oddzielne zestawy węży dla każdej grupy czynników chłodniczych, aby uniknąć mieszania, a my dostarczamy dodatkowe zestawy węży w tym celu.
Wewnętrzny cylinder ma pojemność 12,5 kg i posiada wskaźnik poziomu oraz odczyt wagi. W przypadku czynników chłodniczych A3 limit napełnienia jest ustawiony znacznie poniżej pojemności fizycznej, a maszyna zatrzymuje się automatycznie. Nigdy nie polegaj tylko na wskaźniku: wyświetlacz wagi jest punktem odniesienia.
Domowy klimatyzator split zawiera około 0,8 do 1,5 kg czynnika R32, który jest odzyskiwany w ciągu kilku minut w trybie cieczy po obniżeniu ciśnienia w obwodzie. Rzeczywisty czas zależy od długości linii i tego, czy czynnik chłodniczy jest odzyskiwany jako ciecz, czy para; odzyskiwanie pary wynosi około 0,35 kg na minutę.
Standardowe jest zasilanie jednofazowe 220 V 50/60 Hz. Inne napięcia i standardy wtyczek są dostępne na życzenie. Zasilanie musi być uziemione, a zacisk uziemiający na maszynie musi być połączony z uziemieniem budynku przed rozpoczęciem odzyskiwania.
Olej do pompy, filtr-osuszacz i uszczelki węży to elementy zużywające się. Filtr-osuszacz i zestaw zapasowych uszczelek są dostarczane z urządzeniem, a my zalecamy coroczną kontrolę kanałów ciśnienia i próżni wraz z ciągłością uziemienia, co można połączyć z usługą kalibracji.
Jednostka odzyskiwania, zestaw węży antystatycznych ze złączkami samouszczelniającymi, zestaw kabli uziemiających, zapasowy filtr-osuszacz, instrukcja obsługi w języku angielskim i opakowanie z eksportowej sklejki. Dokumentacja ATEX jest dodawana na życzenie.
| Aspekt | Przeciwwybuchowa maszyna do odzyskiwania HongCe | Typowa tania alternatywa |
|---|---|---|
| Silnik i obudowa | Silnik przeciwwybuchowy Ex d IIB T4 ze szczelną skrzynką elektryczną bez iskier | Standardowy silnik w ramie otwartej, brak ochrony przed zapłonem |
| Przeznaczone czynniki chłodnicze | Wyraźnie zaprojektowany do A3 i A2L, w tym R290 i R32 | Marketingowany jako "wszystkie czynniki chłodnicze", bez możliwości obsługi A3 |
| Kontrola statyczna | Zacisk uziemiający plus węże antystatyczne dostarczane w standardzie | Brak punktu uziemienia, zwykłe węże |
| Szybkość odzyskiwania | 1,2 kg na minutę cieczy przez dwustopniową pompę 7,2 CFM bez iskier | Pompa jednostopniowa, odzyskiwanie cieczy przez port pary |
| Zatrzymanie | Automatyczne odcięcie przy ustawionej próżni z ochroną przed nadciśnieniem i termiczną | Ręczne zatrzymanie, operator obserwuje manometr |
| Dokumentacja | Dokumenty projektowe CE, ATEX i certyfikaty materiałowe na życzenie, produkcja ISO 9001:2015 | Tylko instrukcja, certyfikaty trudne do uzyskania |
| Wsparcie bezpieczeństwa | Wskazówki dotyczące klasyfikacji stref, uziemienia i limitów cylindrów od zespołu projektowego | Brak wskazówek dotyczących procesów lub bezpieczeństwa |
| Zaleta | Co to oznacza dla Twojego projektu |
|---|---|
| Producent, a nie montażysta | Urządzenia do testowania czynników chłodniczych i elektrycznych są produkowane w naszym warsztacie w Guangzhou od 2003 roku, a nie składane z zestawów od stron trzecich |
| Jedna koncepcja bezpieczeństwa | Ochrona przeciwwybuchowa jest projektowana razem z obiegiem czynnika chłodniczego, dzięki czemu silnik, obudowa, uziemienie i węże tworzą jeden system |
| Dokumenty do pliku bezpieczeństwa | Produkcja ISO 9001:2015, maszyny z oznaczeniem CE i dokumentacja projektowa ATEX dostępne do audytów warsztatowych |
| Doświadczenie w obsłudze łatwopalnych czynników chłodniczych | Około połowa rocznej produkcji jest eksportowana, w tym do klientów pracujących z czynnikami chłodniczymi A3 i A2L w produkcji seryjnej |
| Własna technologia pomp i czujników | Dwustopniowa pompa bez iskier i odzyskiwanie typu push-pull zaprojektowane wewnętrznie, z krótką pętlą części i serwisu |
| Bezpośredni dostęp inżynierski | Pytania dotyczące klasyfikacji stref, uziemienia i limitów cylindrów trafiają do inżynierów, którzy zaprojektowali maszynę |
Guangzhou HongCe Equipment Co., Ltd. projektuje i buduje sprzęt testowy i produkcyjny w Guangzhou w Chinach od 2003 roku. Około połowa naszej rocznej produkcji jest eksportowana, a maszyny są wykorzystywane przez laboratoria stron trzecich, fabryki urządzeń AGD i HVAC oraz organy inspekcyjne, które działają zgodnie ze standardami IEC, UL, GB i EN. Nasze hasło odzwierciedla pozycję, którą utrzymujemy od ponad dwudziestu lat: wiodący w branży sprzęt testowy, zaawansowane systemy online i rozwiązania, na całym świecie.
Firma posiada certyfikat ISO 9001:2015, a maszyny dostarczane na rynek UE posiadają oznaczenie CE. Obróbka mechaniczna, montaż szaf sterowniczych, programowanie PLC i HMI, montaż obwodów czynnika chłodniczego i końcowa kalibracja odbywają się w naszym własnym warsztacie, dzięki czemu stacja może być zaprojektowana wokół sekwencji produkcyjnej klienta, zamiast być adaptacją z pozycji katalogowej. Nasi inżynierowie posiadają wiedzę z zakresu czynników chłodniczych, ciśnienia i próżni, dlatego pytania dotyczące receptur napełniania, limitów wycieków lub obsługi łatwopalnych czynników chłodniczych są odpowiadane przez osoby, które zbudowały maszynę.
Projekty dotyczące łatwopalnych czynników chłodniczych są wyceniane z uwzględnieniem wymagań dotyczących uziemienia, węży i dokumentacji, ponieważ są to części, o które będzie pytać audyt bezpieczeństwa.
Klienci porównujący tę maszynę zazwyczaj przeglądają również następujące stacje z naszej gamy urządzeń do napełniania czynników chłodniczych:
Prosimy o przesłanie nam informacji o czynniku chłodniczym, typowym ładunku na system, liczbie systemów odzyskiwanych dziennie i klasyfikacji strefy Państwa warsztatu, a nasi inżynierowie potwierdzą konfigurację maszyny, pakiet dokumentacji i czas dostawy. Reszta naszej gamy urządzeń do napełniania czynników chłodniczych znajduje się na stronie produktów, a Państwo mogą skontaktować się bezpośrednio z naszymi inżynierami sprzedaży w przypadku projektów dotyczących łatwopalnych czynników chłodniczych.
