Szczegóły Produktu:
Zapłata:
|
| Załaduj: | 20 N ± 0,2 N. | Stalowa piłka: | zgodnie z ISO 3290-1 |
|---|---|---|---|
| Materiał: | Stal nierdzewna 304 | Wsparcie próbki testowej: | Ф50X100 z 2,5 otworem termometru |
| High Light: | Sprzęt testowy SS304 IEC,sprzęt testowy IEC 2 |
||
304 Urządzenia testujące ze stali nierdzewnej IEC Test ciśnienia krwi 5mm Dia
Szczegóły Produktu:

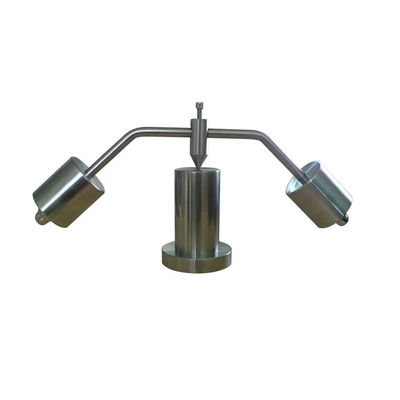

Tester ciśnienia kulowego został zaprojektowany i wyprodukowany zgodnie z IEC60695-10-2 wydanie 3 2014-2 rys 1. Jest również zgodny z wieloma standardowymi wymaganiami, takimi jak IEC60884-1, IEC60335-1, itd. Jest to część materiałów niemetalicznych Odporność na ciepło. Ma zastosowanie do urządzeń elektrotechnicznych, podzespołów i podzespołów oraz do stałych materiałów izolacyjnych z wyjątkiem ceramiki.
Tester jest dostarczany z wymiennymi elementami, aby umożliwić użytkownikowi wybranie ich preferencji testowych na Figurze 1a lub Figurze 1b w normie IEC 60695-10-2. W obu konfiguracjach całkowita siła urządzenia ładującego wynosi 20N ± 0.2N. W przypadku użycia kulki 5mm, masa kuli jest włączona do całkowitej siły.
Zestaw testera ciśnienia w kółku zawiera parę izolowanych rękawiczek (odpornych na temperaturę do 400 ° C) i podstawę urządzenia ciśnieniowego. Termopara typu K (0 ~ 1000 ° C) może być włożona do podłoża próbki badanej. W zestawie znajduje się również 2-milimetrowy wskaźnik sprawdzający, czy próbka przebija lub nie.
Próbki do badań:
Jeśli jest to możliwe, pociąć próbkę z produktu w taki sposób, aby uzyskać co najmniej 2,5 mm grubości o przybliżonej górnej i dolnej powierzchni. W razie potrzeby można osiągnąć grubość poprzez układanie dwóch lub więcej sekcji. Jeśli niemożliwe jest obcięcie próbki o równych powierzchniach, należy zwrócić uwagę na powierzchnię próbki badanej bezpośrednio pod kulą ciśnieniową. Próbką do badań jest kwadrat o przynajmniej 10 mm bokach lub okręgu o średnicy co najmniej 10 mm.
W przypadku niewłaściwego użycia próbki z produktu, jako próbkę można wykorzystać płytkę z identycznego materiału. Płytka powinna mieć grubość 3,0 mm ± 0,5 mm i ma co najmniej kwadrat o bokach 10 mm lub okręgu o średnicy co najmniej 10 mm.
Kondycjonowanie:
Jeśli nie jest wymagane inaczej w odpowiedniej specyfikacji, próbka jest przechowywana przez co najmniej 24 h w atmosferze o temperaturze pomiędzy 15 ℃ a 35 ℃ i odpowiedniej wilgotności między 45% a 75%.
Procedura testowa:
Wykonać badanie w powietrzu, w piecu grzewczym (patrz 4.3) w temperaturze określonej w odpowiedniej specyfikacji, z tolerancją ± 2 ℃. Aparatura badawcza powinna być utrzymywana w temperaturze próbnej przez 24 h lub do osiągnięcia równowagi termicznej, w zależności od tego, która z nich nastąpi wcześniej.
Po osiągnięciu warunków równowagi termicznej umieść próbkę badaną na podłożu próbki testowej tak, aby jej górna powierzchnia była pozioma i delikatnie opuścić kulkę dociskową na powierzchnię próbki. Upewnij się, że nie istnieją żadne warunki, które spowodują, że kulka docisku będzie się poruszać podczas testu.
Instalacja próbki jest wykonywana w jak najkrótszym czasie, aby zapewnić, że nie ma znacznego spadku temperatury w aparacie badawczym.
Parametry techniczne:
Załadować | 20N ± 0.2N |
Stalowa piłka | Stalowe łożyska kulkowe (zgodnie z normą ISO 3290-1), Ф5mm ± 0.05mm / R2.5mm |
Materiał | Stal nierdzewna 304 |
Obserwować próbkę | Ф50X100 z otworem termometrycznym Ф2.5 |
Standardy | IEC60695-10-2 Wydanie 3 2014-2 rys. 1, IEC60335, IEC60695 itp. |
