Podłącz kontroler gniazda
Created with Pixso.

IEC 60884-1 Fig. 30 Narzędzie Podłącz tester gniazda, aby zweryfikować mocowanie trzpieni w korpusie wtykowym

IEC 60884-1 Fig. 30 Narzędzie Podłącz tester gniazda, aby zweryfikować mocowanie trzpieni w korpusie wtykowym

Nazwa marki: HongCe
Numer modelu: FP-1
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 15 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Third party calibration certificate(cost additional)
Testuj status:
1 stacja
Waga:
50N * 1, 20N * 2, 30N * 1, 4N * 1
Standardowe gniazdo:
Meksykański standard
Standard testowy:
IEC 60884-1 klauzula 24.10 Rys. 30
Szczegóły pakowania:
Sklejka
Podkreślić:

socket tester

,

electrical plug tester

Opis produktu

IEC 60884-1 Fig. 30 Narzędzie Podłącz tester gniazda, aby zweryfikować mocowanie trzpieni w korpusie wtykowym

Szczegóły Produktu:

To urządzenie jest zgodne z normą IEC 60884-1 klauzulą ​​24.10 Fig30. Jest używany do sprawdzania solidności wtyczki i bolca. Wtyczka jest umieszczona na sztywnej blaszce stalowej wyposażonej w otwory odpowiednie do bolców wtyczki. Odległość między środkami otworów powinna być taka sama, jak odległości między środkami okręgu okrągłymi wokół przekroju poprzecznego każdego bolca w standardowym arkuszu wtyczki.

Parametry techniczne:

Liczba stanowisk badawczych 1

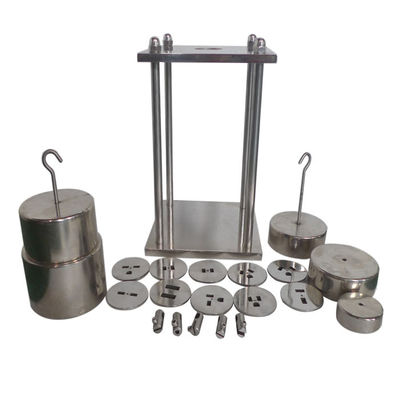

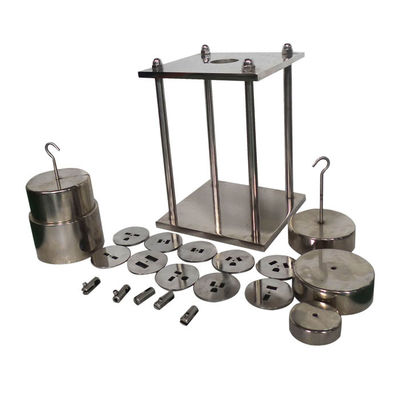

Waga 50N * 1, 20N * 2, 30N * 1, 4N * 1
Gniazdo standardowe: każdy z meksykańskich standardów konfiguracji:

C1.1, C1.2, C1.3, C1.4, C1.5, C1.6, C1.9, C1.10, C1.13

Metoda badania:

1. Przed pierwszym użyciem użytkownik powinien zapoznać się z odpowiednimi normami, aby uzyskać bardziej skuteczne i prawidłowe działanie przy użyciu aparatu testowego i zakończenie testu.

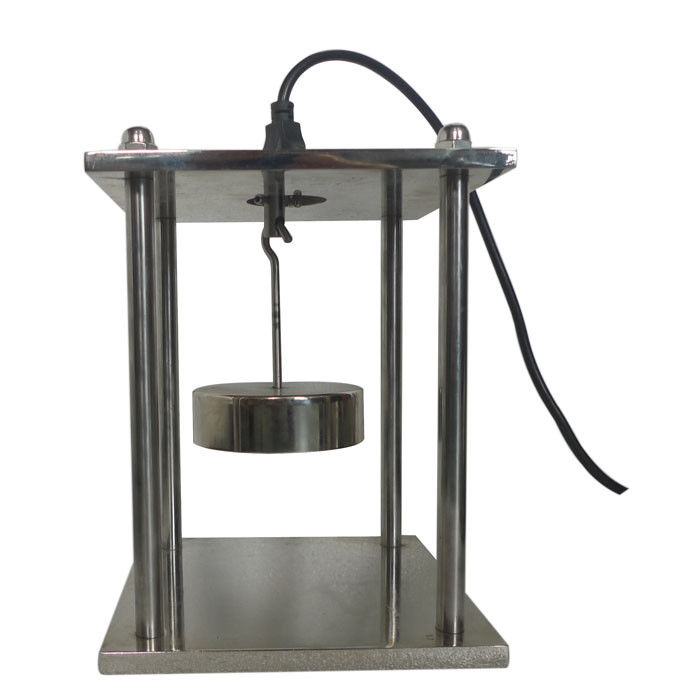

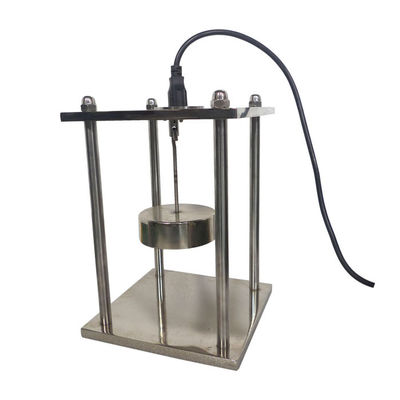

2. Wtyczka jest umieszczona na płycie stalowej w taki sposób, aby centrujące koła otaczające szpilki zbiegały się ze środkami otworów. Następnie włóż wtyczkę testową do gniazda w kierunku podłużnej osi trzpienia. Następnie wtyczkę umieszcza się w szafce grzewczej w temperaturze (70 ± 2) ° C, po upływie 1 godziny, do wnętrza szafy grzewczej

3. Wybierz oprawę zaciskową w kształcie zatyczki i upewnij się, że jest ona dobrze połączona z zatyczką (upewnij się, że nie będzie luźna podczas wywierania siły naciągowej)

4. Wybierz siłę siły nacisku, zgodnie z maksymalną siłą wyciągania, jak podano w tabeli 16 (można osiągnąć przez superpozycję), waga jest zaczepiona w pierścieniu zacisku, ostrożnie obchodzić się z nim i nie powodować naprężeń wybuchowych.

5. Siła jest nałożona na każdego bolca wtykowego przez 1 minutę, po próbie, można ją ostygnąć do temperatury otoczenia i sprawdzić, czy przesunięcie dowolnego bolca w korpusie zaślepki nie powinno przekraczać 1 mm.

6. Zwróć uwagę na czyszczenie urządzenia i konserwację gniazd po zakończeniu testu.
