Elektryczne urządzenia do testowania IEC Trwałość udarowa Hammer IEC6074-2-6

Elektryczne urządzenia do testowania IEC Trwałość udarowa Hammer IEC6074-2-6

Nazwa marki: HongCe
Numer modelu: IMH-1
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T / T, D / A, D / P, L / C, Western Union, MoneyGram
Zdolność do zaopatrzenia: 5 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Kontroli:
Ekran dotykowy PLC
Czas na test:
Można wstępnie ustawić
Cykl testowy:
0–999999
Tryb kombinowany:
Szafa elektryczna + urządzenie mechaniczne
Szczegóły pakowania:
Sklejka
Podkreślić:

iec tester

,

laboratory test equipment

Opis produktu

Elektryczne urządzenia testujące IEC Odporność na uderzenia młota IEC6074-2-6



Informacje o produkcie:
Test wytrzymałości na uderzenie młota jest odpowiedni do testu wytrzymałości narzędzia elektrycznego poniżej 3KW. Ten tester spełnia wymagania normy IEC6074-2-6: 2003. Jest to idealne urządzenie testowe dla profesjonalnych organizacji testujących i producentów narzędzi elektrycznych.
Testowanie wytrzymałości na uderzenie młotkiem elektrycznym i test trwałości jest zgodne ze standardowym wymaganiem IEC6074-2-6, rysunek 103, ładowanie młota elektrycznego lub wiertarki elektrycznej, w celu przerywania pracy, testowania młota elektrycznego lub wiertarki elektrycznej, czy jest to możliwe występowanie niespełniających norm wymagań dotyczących zagrożeń elektrycznych i mechanicznych podczas normalnego użytkowania.

Zasada i struktura testu:
Test działania bez obciążenia: Młoty udarowo-obrotowe z trybem "tylko wiertarki" są uruchamiane bez obciążenia z mechanizmem uderzenia odłączonym na 12 godzin przy napięciu równym 1,1-krotności napięcia znamionowego, a następnie przez 12 godzin przy napięciu równym 0,9 razy napięcie znamionowe.
Każdy cykl operacji obejmuje okres włączenia równy 100 s i okres wyłączenia równy 20 s, okresy "wyłączenia" są zawarte w określonym czasie pracy.
Podczas testu narzędzie umieszczane jest w trzech różnych pozycjach, a czas pracy przy każdym napięciu wynosi około 4 h dla każdej pozycji.
Uwaga; Zmiana położenia ma na celu zapobieganie nadmiernemu gromadzeniu się pyłu węglowego w jakimkolwiek konkretnym miejscu. Przykłady trzech pozycji są poziome, pionowo w górę i pionowo w dół.

Wszystkie młoty, w tym młoty z trybem wiercenia, są montowane pionowo w aparaturze badawczej, jak pokazano na rys. 103, i działają przy napięciu znamionowym lub przy wartości średniej zakresu napięć znamionowych, przez cztery okresy po 6 godzin każdy, okres między okresy te wynoszą co najmniej 30 minut.
Podczas tych prób młoty są uruchamiane z przerwami, każdy cykl obejmuje okres działania 30 sekund i okres odpoczynku 90 sekund, podczas którego narzędzie pozostaje wyłączone.
Podczas testów siła osiowa zapewniająca stabilne działanie mechanizmu udarowego jest przykładana do młotka przez sprężysty nośnik.
Jeżeli wzrost temperatury jakiejkolwiek części narzędzia przekracza wzrost temperatury określony podczas testu z 12.1, stosuje się chłodzenie wymuszone lub okresy odpoczynku, okresy odpoczynku są wyłączone z określonego czasu pracy.
Podczas tych testów urządzenia zabezpieczające przed przeciążeniem nie działają.
Narzędzie może być włączane i wyłączane za pomocą przełącznika innego niż wbudowany w narzędzie.
Podczas tych testów wymiana szczotek węglowych jest dozwolona, ​​a narzędzie jest naoliwione i natłuszczone jak przy normalnym użytkowaniu.
Jeśli mechanizm udarowy nie ulegnie mechanicznemu mechanicznemu uszkodzeniu podczas testu, nie powodując, że dostępna część stanie się aktywna, może zostać zastąpiona przez nową.

Struktura:

To urządzenie składa się z trzech części, elektrycznej szafki sterowniczej, skrzyni ładunkowej i urządzenia mechanicznego.
1. Szafa sterownicza elektryczna zawiera MITSUBISHI PLC, 7-calowy ekran dotykowy i panel sterowania;
2. Skrzynka odbiorcza zawiera regulowane napięcie 0-250 V, z napięciem, wyświetlaniem prądu.

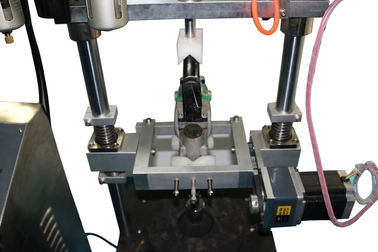

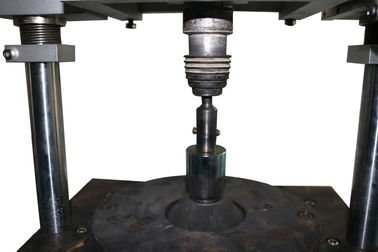

3. Urządzenie mechaniczne, jak pokazano na fig. 103, zawiera 90 kg, 180 kg, 270 kg podstawy stalowej, w tym stempel, płytkę przenoszącą i uchwyt.

Pod mocą 700 W, podstawa 90 kg, z dziurkaczem, płytką transportową, uchwytem, ​​bez elektrycznego sterowania
gabinet

Podstawa o mocy 700 W - 1200 W, 180 kg, z dziurkaczem, płytką transportową, uchwytem, ​​bez elektrycznego sterowania
gabinet

Moc 1200-1800 W, podstawa 270 kg, z dziurkaczem, płytką transferową, uchwytem, ​​bez szafy sterowniczej

1800-2500 W, podstawa 360 kg podstawy, z dziurkaczem, płytką transferową, uchwytem, ​​bez uwzględnienia elektrycznej szafki sterowniczej




Parametry techniczne:

  • Zasilanie: 120 V / 60 Hz.
  • Sterowanie: Sterowanie PLC MITSUBISHI, 7-calowy kolorowy ekran dotykowy.
  • Czas testu: można ustawić ekran dotykowy.
  • Cykl testowy: 0-999999 czas może być ustawiony.
  • Tryb kombinowany: szafka sterownicza elektryczna + urządzenie mechaniczne.
  • Urządzenie mechaniczne, jak pokazano na rysunku 103, zawierające 90, 180, 270, 360 kg stalowej podstawy, w tym stempel, płytkę przenoszącą i uchwyt.
  • Rozmiar: L1000 * W800 * H1600mm, około 200 kg
