Elektryczny tester urządzeń
Created with Pixso.

IEC60598 Klauzula 11.2 Rozszerzenia testera urządzeń elektrycznych Odległość Creepage i Izolacja Solidna

IEC60598 Klauzula 11.2 Rozszerzenia testera urządzeń elektrycznych Odległość Creepage i Izolacja Solidna

Nazwa marki: HongCe
Numer modelu: CK-4
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T/T
Zdolność do zaopatrzenia: 100 set / miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
materiał:
Ze stali nierdzewnej
Wskaźniki odległości pełzania:
23
Standard do:
IEC60884-1, IEC60598 i IEC60335 itp.
Szczegóły pakowania:
Aluminiowa skrzynka
Podkreślić:

Przenośny tester urządzeń

,

urządzenia do testowania urządzeń przenośnych

Opis produktu

IEC60598 Klauzula 11.2 Rozszerzenia przetworników urządzeń elektrycznych Odległość między uziemieniem a izolacją stałą

Informacje o produkcie:

Pomiary testowe są zgodne z normą IEC60884-1, IEC60598, IEC60335 itd., Służy do określenia najkrótszej drogi między dwoma częściami przewodzącymi lub pomiędzy częścią przewodzącą a powierzchnią ograniczającą urządzenia, mierzoną wzdłuż powierzchni izolacji, Ze specyfikacjami wykonanymi zgodnie z wymaganiami.

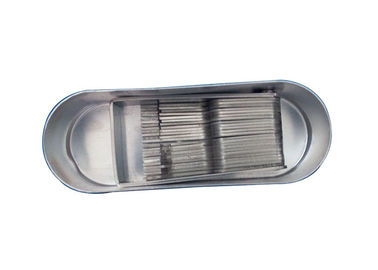

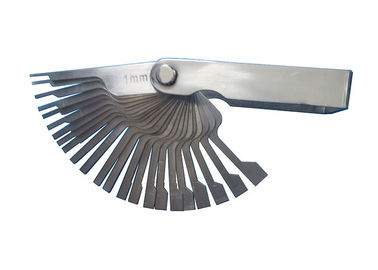

Czujniki dystansu zwierciadlanego są wyposażone w 23 czujniki odległości upływu:

1.0mm / 1.2mm / 1.4mm / 1.5mm / 1.6mm / 2.0mm / 2.4mm / 2.5mm / 2.8mm / 3.0mm / 3.2mm / 3.3mm / 3.5mm / 4.0mm / 4.5mm / 5.0mm / 5.5mm /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Materiał: Stal nierdzewna

Części wyszczególnione w tabeli w załączniku M powinny być odpowiednio rozmieszczone. Odległości i odstępy między nawierzchnią nie mogą być mniejsze od wartości podanych w tabelach 11.1 i 11.2.

Wartości dla odległości i prześwitów upływu mogą być znalezione dla pośrednich wartości napięć roboczych przez interpolację liniową pomiędzy wartościami tabelarycznymi. Dla napięć roboczych poniżej 25 V nie podano wartości, ponieważ napięcie testowe w tabeli 10.2 jest uważane za wystarczające.

Odległości między częściami prądu o przeciwnej biegunowości powinny być zgodne z

Wymagania dotyczące izolacji zasadniczej.

11.2.1 Zgodność z normami sprawdza się za pomocą pomiarów wykonanych z przewodami i bez przewodów największej sekcji podłączonych do zacisków opraw.

Udział w odległości zwijania każdego rowka mniejszego niż 1 mm szerokości jest ograniczony do jego szerokości.

Każda szczelina powietrzna o szerokości mniejszej niż 1 mm jest pomijana przy obliczaniu całkowitego luzu, chyba że całkowity luz wynosi mniej niż 3 mm, przy czym uwzględnia się jedną trzecią szerokości szczeliny powietrznej.

W przypadku opraw wyposażonych w wloty urządzenia, pomiary wykonane są za pomocą odpowiedniego włożonego złącza.

Odległości poprzez szczeliny lub otwory w zewnętrznych częściach materiału izolacyjnego mierzy się metalową folią w kontakcie z dostępną powierzchnią. Folia jest popychana do narożników i podobnych miejsc za pomocą standardowego palca testowego określonego w normie IEC 60529, ale nie jest ona dociskana do otworów.

Nie są mierzone wewnętrzne odległości zwłok w trwale zamkniętych elementach. Przykładami szczelnie zamykanych elementów są elementy uszczelnione lub wypełnione.

Wartości podane w tabeli 11.1 nie dotyczą elementów, dla których istnieją oddzielne publikacje IEC, ale mają zastosowanie do odległości montażowych i dostępności do elementu, gdy jest ono wbudowane w oprawę.

Odległości zwarcia na zacisku zasilającym mierzy się od części żywej w terminalu do dowolnej dostępnej części metalowej, a luz powinien być mierzony między przewodami przychodzącymi i dostępnymi częściami metalowymi, tzn. Od nagiego przewodu o największej części do części metalowych Które mogą być dostępne. Po stronie wewnętrznej okablowania terminala mierzy się luz pomiędzy żywymi częściami terminala a dostępnymi częściami metalowymi (patrz rysunek 24).

UWAGA Pomiary odstępów między zasilaniem a okablowaniem wewnętrznym różnią się, ponieważ producent opraw nie ma kontroli nad długością izolacji usuniętej z okablowania zasilającego instalatora.

W przypadku wykrycia odległości i prześwitów upływu w szczelinach, w przypadku tulei, zakotwień przewodów, nośników lub zacisków kabla pomiar musi być wykonany przy uŜyciu kabla.
