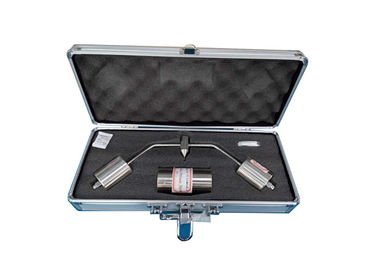

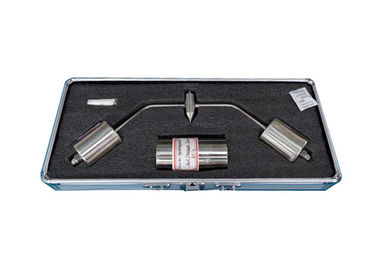

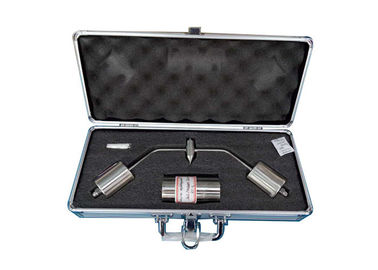

Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37

Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37

  • Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37
  • Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37
  • Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37
  • Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37
Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HongCe
Orzecznictwo: TUV、ITS、CSA、BV、SGS 、CNAS(cost additional)
Numer modelu: BP-1
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiable

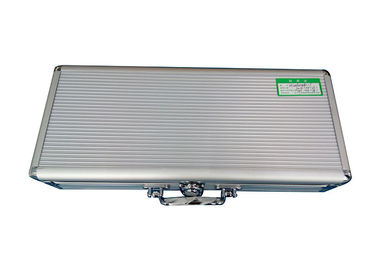

Szczegóły pakowania: Aluminiowa skrzynka
Czas dostawy: 7 dni
Zasady płatności: T/T
Możliwość Supply: 50 zestaw / miesiąc
Kontakt
Szczegółowy opis produktu
Obciążenie: 20N ± 0,2N materiał: 304 ze stali nierdzewnej
Stalowa piłka: Łożyska kulkowe R2.5mm ISO 3290 Standardy: IEC60335, IEC60695 itp.
High Light:

electric socket tester

,

electrical plug tester

Tester ciśnienia w stali nierdzewnej IEC60884-1 Punkt 25.2 Rysunek 37

Szczegóły Produktu:

Tester ciśnienia kulowego spełnia wiele standardowych wymagań, takich jak IEC884-1, IEC950 i tak dalej. Jest stosowany do badania rezystancji cieplnej obudowy elektrycznej i części zewnętrznych, które są wykonane z materiałów izolacyjnych. Ma zastosowanie do urządzeń elektrotechnicznych, podzespołów i podzespołów. Stosowany jest również do stałych materiałów izolacyjnych elektrycznych z wyjątkiem ceramiki.

Parametry techniczne:

Załadować 20N ± 0.2N

Stalowa piłka Stalowe łożyska kulkowe R2.5mm ISO 3290
Materiał Stal nierdzewna 304 wsparcie Ф50X100 z otworem termometru Ф2.5X25
Standardy IEC60335, IEC60695 itp.

25.2 Części materiału izolacyjnego koniecznego do utrzymania części i części przenoszących prąd

Uziemienie w miejscu, a także części przedniej powierzchni materiału termoplastycznego o szerokości 2 mm, otaczające fazę i otwory wlotowe neutralnych otworów w gniazdach, powinny być poddane próbie ciśnienia kulą przy użyciu przyrządu Na rys. 37, z wyjątkiem tego, że części izolacyjne niezbędne do utrzymania uziemienia w miejscu w pudełku należy badać w sposób określony w pozycji 25.3.

UWAGA Jeśli nie można przeprowadzić testu na próbkach, badanie należy przeprowadzić na kawałku o grubości co najmniej 2 mm, który jest cięty z próbki. Jeśli nie jest to możliwe, można użyć więcej niż czterech warstw, każda wyciętych z tej samej próbki, w tym przypadku całkowita grubość warstw nie powinna być mniejsza niż 2,5 mm.

Część badana umieszcza się na stalowej płycie o grubości co najmniej 3 mm i ma bezpośredni kontakt z nią.

Powierzchnia badanej części jest umieszczona w pozycji poziomej, a półkulista końcówka urządzenia badawczego jest dociskana do powierzchni z siłą 20 N.

Obciążenie próbne i elementy podtrzymujące umieszcza się w komorze grzewczej przez wystarczająco długi czas, aby zapewnić, że osiągnięto stabilizowaną temperaturę testową przed rozpoczęciem testu.

Badanie przeprowadza się w szafce grzewczej w temperaturze (125 ± 2) ° C.

Po upływie 1 godziny kulka powinna zostać usunięta z próbki, która następnie zanurza się w ciągu 10 s, w zimnej wodzie, aby schłodzić do około temperatury pokojowej.

Kontrola salda:

Umieść kulę ciśnieniową na podporze, aby dopasować ją do położenia załadowanego korpusu w zależności od jego oscylacji. Następnie przekręć ładnie obciążone ciało, ponownie wsuń kulkę dociskową na podporę, obserwuj jej sytuację oscylacyjną, aby zapewnić efekt regulacji.

Dopiero pod warunkiem równowagi kulka ciśnieniowa może być umieszczona gładko, w przeciwnym wypadku kulka nacisku będzie miała oczywiste oscylacje, jeśli użyjesz przyrządu optycznego do badania, będzie to miało poważny wpływ na dokładność wyników testu.

Sposób stosowania:

1. Początkowo umieścić urządzenie w skrzynce grzewczej, preparat i urządzenie ładujące są przechowywane w standardowej temperaturze przez 24 godziny lub po osiągnięciu warunków równowagi termicznej, a następnie wykonaj następny test.

2. Następnie umieścić próbkę uprzednio przygotowaną na środku podpory, a następnie umieścić kulkę dociskową w środku podparcia stale.

3. Kiedy osiągnie się ciśnienie standardowego wymagania, należy zdjąć kulę dociskającą z pionowej strony, a następnie wyjąć próbkę do kolejnego testu.

Konserwacja:

1. Stalowa kulka R2.5 to stalowe łożyska kulkowe, zwracaj uwagę na ochronę przed korozją.

2. Powierzchnia podparcia jest utrzymywana w czystości, czysta i gładka.

3. Zapobieganie obcym ciałom zablokować otwór termopary Ф 2,5.

4. Unieś się, aby zapobiec wyważeniu śrub wyważających.
