Urządzenie do prób wycofywania sprzęgła używane do ustalenia maksymalnego i minimalnego. Siła

Urządzenie do prób wycofywania sprzęgła używane do ustalenia maksymalnego i minimalnego. Siła

Nazwa marki: HongCe
Numer modelu: HO6502
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: T / T, PayPal, D / A, Western Union, MoneyGram, L / C
Zdolność do zaopatrzenia: 10 ZESTAWÓW MIESIĘCZNIE
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Calibration Certificate(cost additional)
Rodzaj złącza:
0,2 A, 2,5 A, 6 A i 10 A.
Max. siły wycofania:
50N, 60 N.
Min. siły wycofania:
1,5 N, 2 N.
standardowe:
IEC60320-1 klauzula 16 rysunek 12
Szczegóły pakowania:
Opakowanie standardowe funkcje eksportu
Podkreślić:

electrical socket tester

,

mechanical switch tester

Opis produktu

Urządzenie do prób wycofywania sprzęgła używane do ustalenia maksymalnego i minimalnego. Siła

Standard : Potwierdź wymóg normy IEC60320-1 16 rysunek 12.

Zastosowanie: To urządzenie służy głównie do określenia maksymalnej siły potrzebnej do wycofania złącza wlotowego urządzenia i minimalnej siły potrzebnej do wycofania pojedynczego sworznia wlotowego z wlotu urządzenia, może również służyć do testowania złączy na gorące warunki, a także dla bardzo Gorące warunki.

Szerokość testu : Złącze.

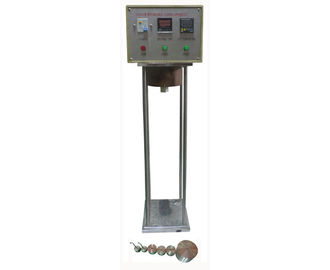

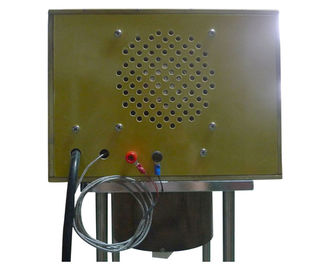

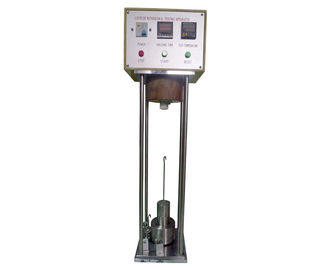

Cechy : To urządzenie składa się z szafy sterowniczej, płyty montażowej, urządzenia grzewczego, gniazda wejściowego przyrządu (wyposażenie standardowe z przyłączem 10A do badania złączy na gorące warunki, 10A i 16A w bardzo wysokich temperaturach), a także ciężar główny, ciężar dodatkowy.

Wlot urządzenia jest przymocowany do płyty montażowej A urządzenia, jak pokazano na rysunku 12, tak, że osie trzpienia wlotowego urządzenia są pionowe, a wolne końce bolców są skierowane w dół. W celu sprawdzenia połączeń na gorące warunki i w gorących warunkach, dostarczone jest urządzenie grzewcze C i na tym wlotu urządzenia. Masę główną zawiesza się na złączu bez wstrząsów, a dopuszczalna masa może spaść z wysokości 5 cm na główną masę. Złącze nie powinno pozostawać w otworze urządzenia. W celu sprawdzenia połączeń na gorących warunkach iw bardzo gorących warunkach należy włączać funkcję grzewczą, rozpocząć sprawdzanie maksymalnej siły wycofania po osiągnięciu temperatury.

.

P arametry :

1. Zasilanie: 220V, 50 / 60HZ.

2. Tabela 3 - Maksymalne i minimalne siły wycofania

Rodzaj złącza

Siły wycofania

N

Maksymalna wartość wskaźnika wielofunkcyjnego Minimalna ilość pojedynczego bolca
0.2A, 2.5A, 6A i 10A 50 1.5
16A 60 2

3. Maksymalne siły wycofania

Maksymalne siły wycofania Masa zasadnicza Masa dodatkowa
50N 45N (z haczykiem) 5N
60N 45N (z hakiem) + 4N + 5N 6N
Uwaga: Hak do ważenia zawiera się w wadze 45N.

4. Minimalne siły wycofania

Minimalne siły wycofania Waga
1,5N

1,5N masa i 10 Przewód uziemiający lub uziemiający

Pojedynczy pin

2N

2N masa i16 Przewód uziemiający lub uziemiający

Pojedynczy pin

Uwaga: Waga pojedynczego bolca znajduje się w odpowiedniej wadze

5. Wskaźnik ogrzewania 10A do testowania złączy na gorące warunki, 10A i 16A w bardzo gorących warunkach, inne są testerem w niskich temperaturach, a przyrządy pomiarowe są opcjonalne.
