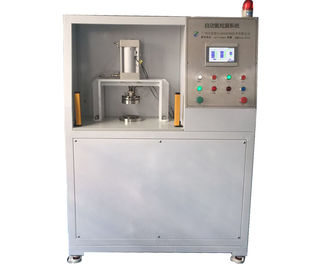

Wysokowydajna automatyczna komora próżniowa do prób wycieków z helem 9.0E-11Pa.m3 / sek
Ten sprzęt do testowania przecieków helowych jest dość wyjątkowy, dokładność wykrywania przecieków może wynosić do 9,0E-11Pa.m3 / s, odpowiednia dla produktów, które mają surowe wymagania dla precisio.
Techniczne Paramaeters:
Przedmiot obrabiany | Produkty o wysokiej precyzji |
Dokładność wykrywania wycieków | 9.0E-11Pa.m3 / s. |
Tracer Gas | Hel |
Komora próżniowa QTY | 1 (można dostosować) |
Wykrywanie nieszczelności helu:
A. Operator umieszcza przemoczony przedmiot w komorze próżniowej, ręcznie zamyka drzwi komory próżniowej i naciska przycisk start;
B. Komora jest odkurzana automatycznie, detekcja dużego wycieku detalu zostaje wykryta przez pomiar całkowitej ilości powietrza podczas procesu ewakuacji próżniowej: w przypadku znacznego wycieku, alarm zostanie wydany; jeśli nie ma znacznego wycieku, następujący proces będzie kontynuowany;
C. Komora próżniowa jest odkurzana do ustawionego stopnia;
D. Sygnał helu w komorze próżniowej zostanie wykryty automatycznie;
E. Drobny wyciek obrabianego przedmiotu zostanie automatycznie określony:
Jeśli detektor wycieku wykryje, że w komorze próżniowej jest sygnał helu przekraczający ustawioną wartość, oznacza to, że przedmiot ma drobny przeciek, a wskaźnik drobnego wycieku na interfejsie roboczym jest włączony. Operator naciska przycisk potwierdzający na panelu operacyjnym, drzwiczki komory otwierają się automatycznie, obrabiany przedmiot jest rozładowywany, obrabiany przedmiot umieszczany jest w nieokreślonym miejscu;
Jeśli detektor wycieku nie znajdzie sygnału helu przekraczającego ustawioną wartość w komorze próżniowej, oznacza to, że przedmiot przeszedł pomyślnie test dokładnego wycieku, wskaźnik kwalifikacyjny na interfejsie obsługi jest włączony, drzwiczki komory są otwierane ręcznie, element obrabiany jest rozładowywany, a obrabiany przedmiot jest umieszczany w kwalifikowanym obszarze.

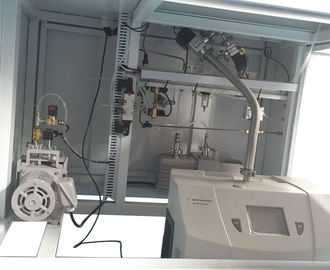

W tym sprzęcie stosuje się bezolejową pompę próżniową INFICON, aby wykluczyć zanieczyszczenie wyciekających części parą oleju.
Charakterystyka techniczna:
Nasz system stosuje technologię automatyzacji procesów, łączy w sobie sprzęt procesowy z elektryczną automatyczną technologią sterowania. Cały proces detekcji przedmiotu obrabianego jest automatycznie kontrolowany przez PLC i ekran dotykowy, operator musi tylko załadować i wyładować obrabiany przedmiot, nie jest wymagana ludzka ocena każdego procesu. Program PLC automatycznie ocenia wynik poprzedniego kroku i kończy wykonywanie następnego kroku zgodnie z ustalonymi warunkami, które zastępują ludzki osąd i wykonanie, uwalnia operatora od skomplikowanej pracy mózgu.
System jest wyposażony w standardowy wskaźnik wycieku helu o wartości 1,0x10 -11 Pa.m3 / s. Odpowiednie certyfikaty zostaną wydane przez China National Institute of Metrology. Dokładność i stabilność sprzętu można powiązać z chińskim National Institute of Metrology. Upewnij się, że wskaźnik wycieku w systemie został zatwierdzony przez stronę trzecią.
