Urządzenia do testowania snajperów helem dla klimatyzacji Parownik skraplacza 10E-6Pa.m3 / s

Nazwa marki:	HongCe
Numer modelu:	HHLZ
MOQ:	1 zestaw
Cena £:	Negotiatable
Warunki płatności:	L/c, T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Made in China

Orzecznictwo:

CE,FCC,ROSH (Cost additional)

Szybkość wykrywania wycieków:

2 g / rok

Tracer Gas:

Mieszanka helu i azotu

Cykl testowy:

30s / szt

Obrabiany przedmiot:

Orurowanie parownika skraplacza

Szczegóły pakowania:

Sklejka

Podkreślić:

helium leak detection

helium leak testing

Opis produktu

Urządzenia do testowania snajperów helem dla klimatyzacji Skraplacz Parownik

Zgodnie z podstawowymi zasadami wykrywania wycieku helu, hel jako gaz znakujący, przedmiot zostanie wypełniony helem, a następnie poprzez wyciek detektora helowego może szybko i dokładnie określić dokładność przecieku detalu.

Parametry techniczne:

Przedmiot obrabiany	Cewki / cewki klimatyzacyjne
Tracer Gas	Mieszanina helu i azotu (30% helu + 70% azotu) lub czystego helu
Wskaźnik wykrywalności wycieków	2 g / r, równe 1x10 ^-6 Pa.m ³ / s
Dokładność ustawienia detektora wycieku	1x10 ^-8 Pa.m ³ / s
Ciśnienie do wykrywania nieszczelności brutto	4.0 Mpa (Regulacja w dół)
Ciśnienie dla precyzyjnego wykrywania nieszczelności	4.0 Mpa (Regulacja w dół)
Metoda wykrywania	Ręczny sniffer
Połączenie ewakuacji / napełniania / odzysku	2 stacje (niezależne), 2 złącza na stację (tylko 1/4 gwint, złącze dostarczone przez klienta)
Cykl testowy	30s / szt (Z wyłączeniem załadunku / rozładunku przedmiotu obrabianego i czasu wykrywania sniffera ręcznego)
Testowa ława	1500 mm * 600 mm
wąż wysokociśnieniowy	1,5 m (4 szt.)
Wysokość platformy	850MM
Skład wyposażenia	Platforma operacyjna + system napełniania i odzysku helu (rury odpowiedzialne za połączenie obu stron są odpowiedzialne za klienta)
Zasilacz	Trójfazowy
Alarm	System uruchomi alarm, gdy sniffer wykryje sygnał upływu

Opis wykrywania wycieków:

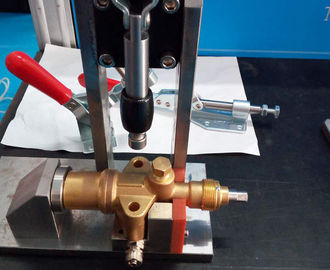

Operator umieszcza obrabiany przedmiot na uchwycie na stole pomiarowym, ręcznie uszczelnia uchwyty łącznika z przyrządu;

Po naciśnięciu przycisku "Start", nadmiarowy azot jest wtryskiwany automatycznie do przedmiotu obrabianego, aż ciśnienie w obrabianym przedmiocie osiągnie ustawioną wartość;

System zatrzyma napełnianie azotem i automatycznie oceni, czy obrabiany przedmiot ma duży wyciek w zależności od wartości spadku ciśnienia w obrabianym przedmiocie:

Jeśli wartość spadku ciśnienia w obrabianym przedmiocie wykracza poza zadany zakres w określonym czasie, oznacza to, że obrabiany przedmiot ma duży wyciek. W takim przypadku proces wykrywania wysokiego wycieku zostaje zatrzymany; a wyciek brutto i instrukcje "NG" są pokazane na interfejsie obsługi; operator powinien kliknąć "Potwierdź" na tablicy operacyjnej, aby potwierdzić wyniki testu; azot pod wysokim ciśnieniem w obrabianym elemencie jest automatycznie rozładowywany aż do ciśnienia 1 atm; obrabiany przedmiot jest rozładowywany ręcznie;

Jeśli wartość spadku ciśnienia w obrabianym przedmiocie nie przekracza wstępnie ustawionego zakresu w zdefiniowanym okresie, co oznacza, że wykrycie przecieku brutto testu przedmiotu obrabianego zostało zakończone, kolejny proces jest kontynuowany.

Przedmiot obrabiany jest ewakuowany do zadanego stopnia próżni;

Wstępnie ustawiony hel o wysokim ciśnieniu jest wprowadzany do obrabianego przedmiotu;

Operator przytrzymuje sniffer, aby wykryć hel wokół przedmiotu obrabianego;

Dokładne określenie przecieku obrabianego przedmiotu:

System zsumuje automatycznie wszystkie przecieki wszystkich punktów przecieku, jeśli wykryta całkowita masa helu przekroczy ustawiony zakres, co oznacza, że przedmiot ma drobny przeciek. W takim przypadku proces wykrywania drobnych wycieków zostaje zatrzymany; i dokładne wycieki i instrukcje "NG" są pokazane na interfejsie obsługi; operator powinien kliknąć "Potwierdź" na tablicy operacyjnej, aby potwierdzić wyniki testu; kolejny proces jest kontynuowany.

Jeśli wykryta całkowita masa helu nie przekracza wstępnie ustawionego zakresu, co oznacza, że obrabiany przedmiot jest kwalifikowany, a sygnał OK jest podany na interfejsie obsługi; kolejny proces jest kontynuowany.

Hel w przedmiocie obrabianym zostanie przywrócony, dopóki stopień podciśnienia wewnątrz przedmiotu obrabianego nie osiągnie ustawionej wartości;

Powietrze jest ładowane do przedmiotu obrabianego aż do ciśnienia 1 atm;

Obrabiany przedmiot jest ręcznie rozładowywany przez operatora
