| Miejsce pochodzenia: | CHINY |
| Nazwa handlowa: | HongCe |
| Orzecznictwo: | calibration certificate |
| Numer modelu: | HC9921A |
| Minimalne zamówienie: | 1 zestaw |
|---|---|
| Cena: | Negotiatable |
| Szczegóły pakowania: | Sklejka |
| Czas dostawy: | 25 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów / miesiąc |
| materiał: | Ze stali nierdzewnej | Element uderzeniowy: | 2,5,10,20,50J opcjonalnie |
|---|---|---|---|
| Wysokość zrzutu: | Wyświetlanie skali | Tryb zwolnienia: | Mechaniczny |
| Długość: | 1000 mm | Udar mózgu: | 200-1200 mm |
| High Light: | maszyna do badania udarności,maszyna do badania uderzeń wahadłem |
||

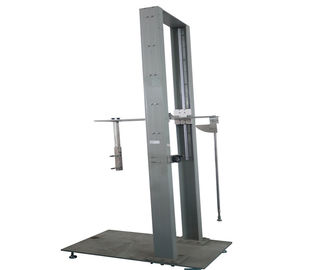

Maszyna do testowania uderzeń IK Code Maszyna do testowania młota wahadłowego ze stali nierdzewnej
Standard
IEC60068-2-75 Testy środowiskowe - Część 2: Testy - Test Eh: Testy udarowe, IEC60068-2-63, IEC62262 Stopnie ochrony zapewniane przez obudowy urządzeń elektrycznych przed zewnętrznymi uderzeniami mechanicznymi (kod IK), IEC60439-5 Niskie napięcie zestawy rozdzielnic i sterownic - Część 5: Wymagania szczegółowe dotyczące zespołów do rozdziału mocy w sieciach publicznych
Podanie
Urządzenie to nadaje się do badania udarności mechanicznej w szafach elektrycznych i innych blachach, obudowie szafy pomiarowej niemetalowej energii elektrycznej, rozdzielnicy kabli podstacji i skrzynce przyłączeniowej kabli
Próbka
Obudowa szafy pomiarowej energii elektrycznej, rozdzielni kabli podstacji i skrzynki połączeniowej kabli i podobnych urządzeń
Cecha
Sprzęt wykorzystujący konstrukcję samochodu, może być przesuwany w lewo i w prawo, do przodu i do tyłu, regulowana górna i dolna wysokość punktu uderzenia oraz regulowany kąt uderzenia 0-90 °. Urządzenie to urządzenie o udarności wahadła o niskiej energii dla 2J i powyżej.
Parametry
| Model | HC9921A |
| Wahadło | Długość: 1000 mm; średnica zewnętrzna: 9 mm; grubość ścianki rury stalowej: 0,5 mm. Skład równoważnej masy z elementem uderzeniowym |

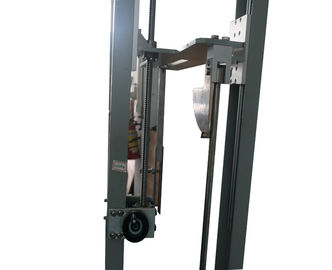

| Punkt wpływu | Regulacja w górę iw dół, skok 200-1200 mm, wysokość można dostosować |

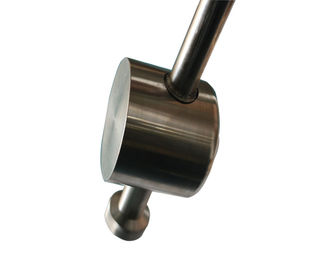

| Element uderzeniowy | Młot udarowy 2,5,10,20J |

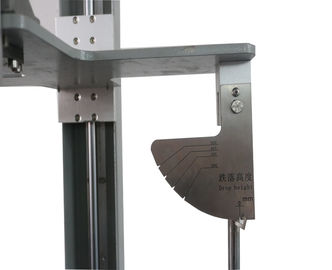

| Wysokość upuszczenia | Wyświetlanie skali |
| Tryb zwolnienia | Mechaniczny |
| Wymiar | 950 * 550 * 2700 mm |
Energia udaru, równoważna masa i tabela wysokości spadku
| Energia / J | 2 | 5 | 10 | 20 | 50 |
| Równoważna masa / kg | 0,5 | 1.7 | 5 | 5 | 10 |
| Wysokość spadku ± 1% mm | 400 | 300 | 200 | 400 | 500 |
Uwagi: 1. Patrz uwaga w IEC 60068-2-75 3.2.2
| |||||
Skoordynowane cechy uderzających elementów
| Energia / J | ≤1 ± 10% | 2 ± 5% | 5 ± 5% | 10 ± 5% | 20 ± 5% | 50 ± 5% |
| Równoważna masa ± 2% kg | 0,25 (0,2) | 0,5 | 1.7 | 5 | 5 | 10 |
| Materiał | Poliamid 1) | Stal 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6.2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | - | - | 6 | - | 10 | 17 |
| l / mm | Aby zostać dopasowanym do równoważnej masy, patrz załącznik A. | |||||
1) 85≤HRR≤100, twardość Rockwella według ISO2039-2. 2) Fe490-2, zgodnie z ISO1052; Twardość Rockwella według ISO6508. | ||||||
| UWAGA - Wartości podane w nawiasach dla równoważnej masy i średnicy elementów uderzających dla wartości energetycznej równej lub mniejszej niż 1 J są wartościami z bieżącego testu Ef. Wartości aktualnie w teście Eg są również pokazane dla tych dwóch parametrów. W celu koordynacji wartości w nawiasach zostaną usunięte pięć lat po opublikowaniu niniejszego standardu. | ||||||
