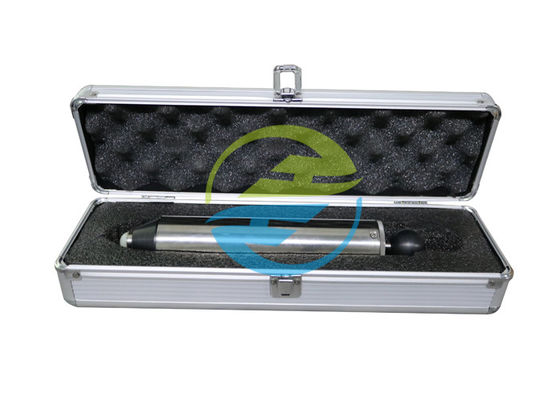

Maszyna do badania udarności IEC 60068-2-75 - Młot udarowy ze sprężyną 1J

Maszyna do badania udarności IEC 60068-2-75 - Sprężynowy młot udarowy 1J

Przykład aparatury testowej młotka sprężynowego

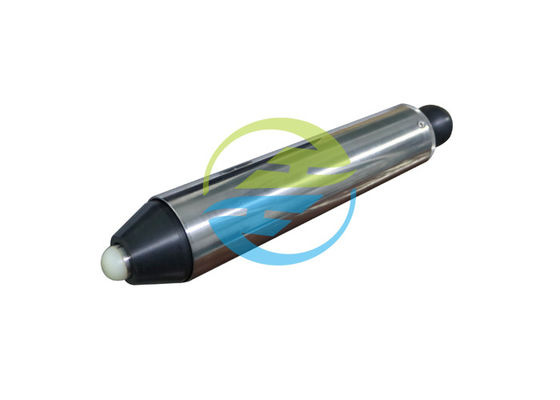

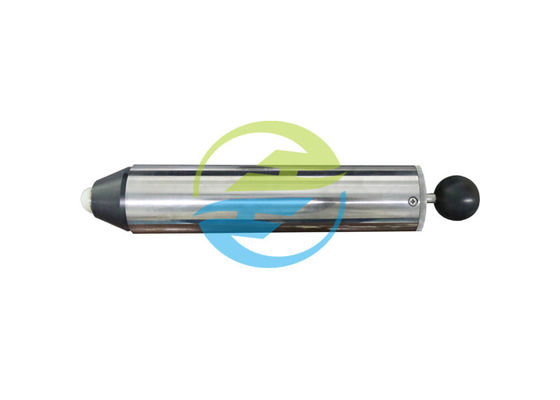

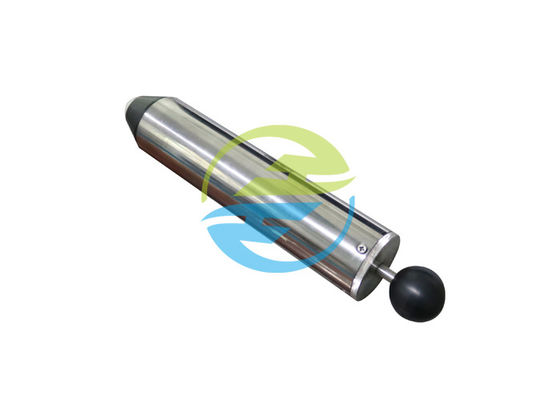

Rysunek E.1 przedstawia przykład urządzenia do badania młotka sprężynowego zgodnego z klauzulą ​​5, dla energii nieprzekraczającej 1 J. Masa zespołu nadwozia wynosi 1250 g ± 10 g.Główka młotka jest przymocowana do trzonu młotka w taki sposób, że odległość od jego czubka do płaszczyzny uderzenia (płaszczyzny ścięcia stożka), gdy uderzający element znajduje się w punkcie wybicia, ma w przybliżeniu wartość pokazaną dla ściskanie sprężyny w Tabeli E.1 .Maszyna do badania udarności

Stożek ma masę około 60 g, a sprężyna stożkowa jest taka, że ​​wywiera siłę około 5 N, gdy szczęki zwalniające znajdują się w punkcie zwolnienia elementu uderzającego.Sprężyny mechanizmu zwalniającego są ustawione w taki sposób, że wywierają wystarczający nacisk, aby utrzymać szczęki zwalniające w położeniu zaciągniętym.Maszyna do badania udarności
Urządzenie napina się, odciągając pokrętło napinające do tyłu, aż szczęki zwalniające zazębią się z rowkiem w wale młotka.Stożek zwalniający aparatu badawczego jest dociskany do zalecanego(-ych) miejsca(-a) na próbce, prostopadle do powierzchni próbki.Ciśnienie jest powoli zwiększane tak, że stożek cofa się względem korpusu aparatu aż do zetknięcia się z prętami zwalniającymi, które następnie poruszają się, aby uruchomić mechanizm zwalniający i umożliwić uderzenie młotka w próbkę.

                                                                           Maszyna do badania udarności

Standard: IEC 60068-2-63, IEC 60068-2-75 test Ehb, IEC 60335-1, IEC 60598-1, IEC 60950 i IEC 60065

Podanie: To urządzenie jest przeznaczone do testowania odporności na uderzenia skorupy, ramienia roboczego, uchwytu, pokrętła, lampek sygnalizacyjnych i kloszy urządzeń elektrycznych do użytku domowego lub podobnego, w celu sprawdzenia bezpieczeństwa i wytrzymałości produktu.

Próbka badana: Obudowa, ramię operacyjne, uchwyt, pokrętło, lampki sygnalizacyjne i klosze

Funkcja:

1. Młot udarowy składa się z trzech części:

Jak diabli.Zawiera obudowę, prowadnicę elementu uderzeniowego i mechanizm zwalniający oraz części przymocowane do tych części.

B. Element uderzeniowy.Zawiera młotek, ogon i rękojeść do strzelania.

C. Stożek zwalniający.

2. Zasada działania

Młotek generuje energię uderzenia poprzez masę i ruch elementu udarowego.Podczas ciągnięcia uchwytu roboczego zwolnij ogranicznik pazura w punkcie zwolnienia elementu uderzeniowego, sprężyna młotka jest naciskana, gdy ilość kompresji jest inna, sprężyna uwolni inną energię.W przypadku młota udarowego o wielu energiach, obróć pokrywę końcową, aby wybrać odpowiednią energię uderzenia.Energia uderzenia została skalibrowana w urządzeniu kalibracyjnym przed dostawą.Maszyna do badania udarności
