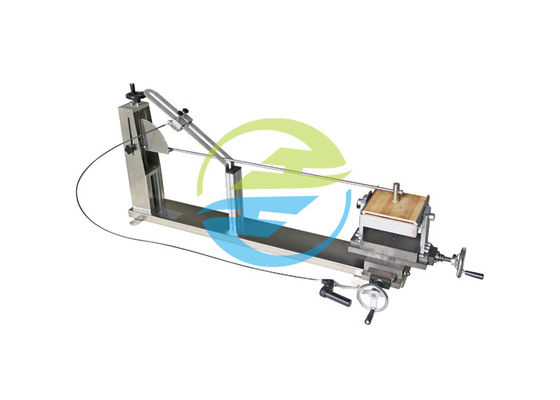

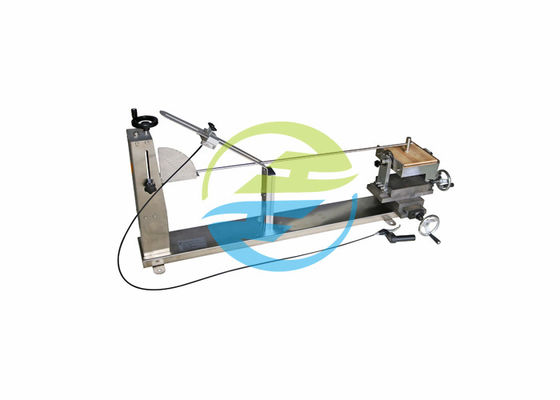

IEC 60068-2-75 Test Urządzenie do testowania młota wahadłowego EHA z 10 kg wspornikiem montażowym

IEC 60068-2-75 Test Urządzenie do testowania młota wahadłowego EHA z 10 kg wspornikiem montażowym

IEC60884-1, klauzula 24.1

Próbki są sprawdzane poprzez zastosowanie uderzeń za pomocą aparatury badawczej z młotkiem wahadłowym, jak opisano w IEC 60068-2-75 (test EHA), o masie równoważnej 250 g.
Próbki montuje się na arkuszu sklejki o nominalnej grubości 8 mm i kwadracie około 175 mm, przymocowanym na jej górnej i dolnej krawędzi do sztywnego wspornika, który jest częścią wspornika montażowego.
Wspornik montażowy powinien mieć masę (10 ± 1) kg i powinien być zamontowany na sztywnej ramie za pomocą czopów.Rama jest przymocowana do solidnej ściany.
Konstrukcja mocowania jest taka, że
– próbkę można umieścić w taki sposób, aby punkt uderzenia leżał w płaszczyźnie pionowej przechodzącej przez oś czopa,
– preparat można przesuwać w poziomie i obracać wokół osi prostopadłej do powierzchni sklejki,
– sklejkę można obracać o 60° w obu kierunkach wokół osi pionowej.
Gniazda natynkowe i puszki natynkowe montowane są na sklejce jak w normalnym użytkowaniu.
Otwory wlotowe, które nie są wyposażone w wybicia, pozostają otwarte;jeśli są wyposażone w wybicia, jeden z nich jest otwierany.
Gniazda podtynkowe są montowane we wnęce wykonanej w bloku grabu lub materiału o podobnych właściwościach mechanicznych, który jest przymocowany do arkusza sklejki, a nie w odpowiedniej skrzynce montażowej.
Jeżeli do budowy bloku używa się drewna, kierunek włókien drewna musi być prostopadły do ​​kierunku uderzenia.
Gniazda wpuszczane na wkręty należy mocować za pomocą wkrętów do uch wpuszczonych w bryłę grabu.Gniazda do mocowania pazurów wpuszczanych mocuje się do bloku za pomocą pazurów.
Przed wykonaniem uderzeń, śruby mocujące części głównych i pokryw dokręca się momentem równym 2/3 wartości podanej w tabeli 6.
Próbki montuje się tak, aby punkt uderzenia leżał w płaszczyźnie pionowej przechodzącej przez oś czopa.
Element uderzający może spaść z wysokości określonej w tabeli 21.

Standard: IEC60884-1 2013, paragraf 24.1 i rysunek 22~26, IEC60669-1, IEC60068-2-75

Podanie: To urządzenie nadaje się do testowania wytrzymałości mechanicznej wtyczek i gniazdek, puszek montażowych typu powierzchniowego, dławików śrubowych, pokryw dławików, przełączników i innych akcesoriów elektrycznych do użytku domowego i podobnych.

Próbka badana: wtyki i gniazda, puszki do montażu powierzchniowego, dławnice śrubowe, osłony dławików, przełączniki i inne akcesoria elektryczne.

Funkcja:Wspornik montażowy można przesuwać w górę iw dół, w lewo iw prawo, a kąt uderzenia można regulować.Urządzenie jest urządzeniem wahadłowym o niskiej energii do 2J i poniżej.

Parametry:

1. Wahadło: Długość: 1000 mm;średnica zewnętrzna: 9mm;grubość ścianki rury stalowej: 0,5 mm;materiał: stal;waga: 100 ± 1g

2. Wspornik montażowy: waga: 10±1 kg;jest dobrze ustawiony, a kierunek poziomy i kierunek pionowy można regulować.Cały wspornik można obrócić o 90° w osi obrotu.

3. Element uderzający: 150g, masa ekwiwalentna 200g. (200g element uderzający dla opcji).

4. Energia uderzenia, tabela masy równoważnej i wysokości zrzutu

5. Operacja: ręczne zwolnienie elementu uderzającego
