Ceramiczne obudowy dla urządzeń do badania wycieków helu z rellu pojazdów elektrycznych

Ceramiczne obudowy dla urządzeń do badania wycieków helu z rellu pojazdów elektrycznych

WprowadzenieSprzęt do badań wycieków helu:

Zgodnie z podstawową zasadą wykrywania wycieków helu, przy użyciu helu jako gazu śladowego, system automatycznie i szybko wykrywa wyciek materiału.System wywołuje alarm..

Proces działaniaSprzęt do badań wycieków helu:

1Operator umieszcza przedmiot do stałego urządzenia i naciska przycisk uruchomienia.

2Płytka próżniowa zamyka się automatycznie, a urządzenie zamyka się automatycznie.

3System automatycznie odkurza skrzynkę próżniową i element.

4System automatycznie napełnia produkt helem.

5System automatycznie wykonuje wykrywanie wycieków na produkcie.

6Jeżeli wynik badania jest uzasadniony:

a. System automatycznie wyczerpuje helium.

b. System automatycznie otwiera drzwi próżni.

c. Włączone jest światło wskazujące, a operator rozładowuje produkt.

d. Operator instaluje następny produkt podlegający kontroli i rozpoczyna nowy cykl badań.

7Jeżeli wynik badania jest niekwalifikowany:

a. System automatycznie wyczerpuje helium.

b. W ręcznym trybie naciśnij przycisk potwierdzenia.

c. Automatyczne rozpakowywanie.

d. Światło wskazujące na brak kwalifikacji jest włączone, a operator rozładowuje produkt.

e. Operator instaluje następny produkt podlegający kontroli i rozpoczyna nowy cykl badań.

CechySprzęt do badań wycieków helu:

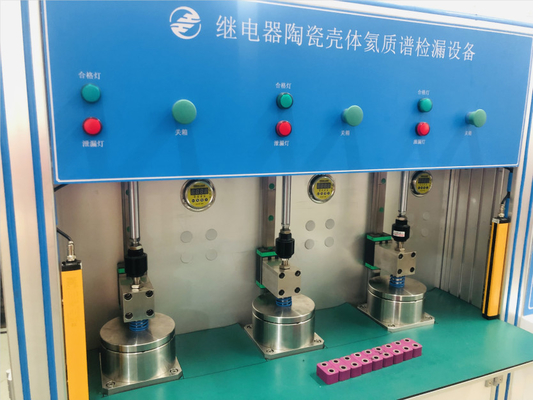

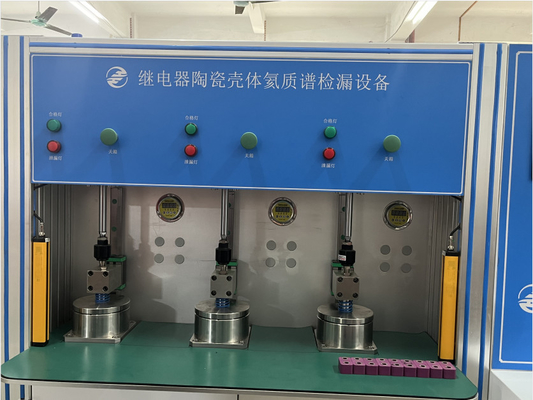

1Sprzęt posiada trzy skrzynki próżniowe, które działają w połączeniu, wymagając tylko jednego operatora do obsługi sprzętu.

2. Przedmiot do pracy automatycznie kończy cały proces w pudełku próżniowym, który przyjmuje strukturę w kształcie dzwonka i może automatycznie otwierać i zamykać się i opadać.Operator musi tylko załadować i rozładować materiałyŁadowanie i rozładunek są proste i wygodne.

3W przypadku, gdy nie jest konieczne zamontowanie obrabiarków, odpowiednie otwory instalacyjne mogą być zablokowane wtyczką.

4Wykrywanie helu przyjmuje importowany detektor przecieków, o maksymalnej dokładności wykrywania przecieków 5 * 10-13Pa · m3/s. Proces wykrywania przecieków może identyfikować duże i małe wycieki,oszczędność zużycia gazu helu.

5Sprzęt jest losowo wyposażony w symulowane wyciek 1,0E-9 Pa · m3/s, z certyfikatem wydanym przez krajową instytucję metrologiczną dla wycieku.

6Odległość między zaworem napełnionym helem a przedmiotem roboczym jest krótka, zużycie gazu niskie, a koszty produkcji zmniejszone.

7System jest sterowany przez PLC i wyświetla różne informacje na kolorowym ekranie dotykowym.

8. Bezpieczeństwo działania urządzeń, z ochroną bezpieczeństwa i funkcją awaryjnego zatrzymania, resetowania.

9Konstrukcja sprzętu spełnia wymagania ergonomiczne.
