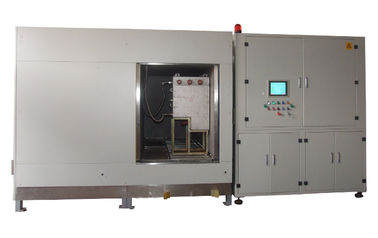

Automatyczny system wykrywania wycieków helu w próżni dla SF6 cieńszych przekładni zmiany biegów 1.0E-6mbar.l / s

Automatyczny system wykrywania wycieków helu w próżni dla SF6 cieńszych przekładni zmiany biegów 1.0E-6mbar.l / s

Nazwa marki: HongCe
Numer modelu: LZ-1 × 1500
MOQ: 1 zestaw
Cena £: Negotiatable
Warunki płatności: L/c, D/A, D/P, T/T, Western Union, MoneyGram
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Third party calibration certificate(cost additional)
Czas cyklu:
1 godzina / szt
Wskaźnik wycieku:
1.0E-6mbar.l / s
Detektor wycieku helu:
Inficon
PLC:
Omron
Szczegóły pakowania:
Sklejka
Podkreślić:

helium leak detection

,

helium leak test equipment

Opis produktu
Automatyczny test szczelności próżniowej w studzienkach oraz zestaw ładowania SF6 dla SF6 Cienkie powłoki przekładniowe

Bezbarwna cienka obudowa napełnia się gazem SF6, nie dopuszcza się przecieku. Ponieważ mogą wystąpić wady spawania, przed wypełnieniem SF6 należy wykonać test szczelności. Zwykłym rozwiązaniem jest system automatycznego testu wycieków helu.

Ponieważ bezbarwna cienka obudowa może mieć tylko niewielką różnicę ciśnień, testy szczelności helu, test suchości i proces napełniania SF6 są wykonywane wewnątrz zintegrowanego systemu, różnica ciśnień wewnątrz i na zewnątrz cienkiej powłoki jest kontrolowana przez precyzyjne ciśnienie.

Koncepcja testu

  • Wyparować komorę próżniową.

  • Sprawdzić spadek ciśnienia wewnątrz urządzenia w celu sprawdzenia szczelności.

  • Opróżnij produkt i wsad hel do produktu.

  • Przetestuj sygnał helowy z komory próżniowej za pomocą detektora wycieków, aby uzyskać sędzia z drobnym wyciekiem.

  • Odzyskać hel z produktu.

  • Naładuj SF6 do urządzenia.

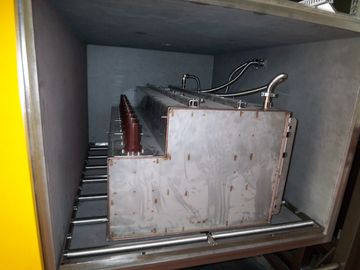

  • Komora próżniowa.

Specyfikacja techniczna:

  • Czas cyklu: 1 godzina / szt.

  • Szybkość nieszczelności: 1,0E-6mbar.l / s

  • Prasa testowa: 0.5bar

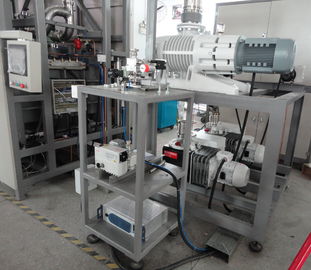

Główne części systemu

Pompa próżniowa Leybold
Czujnik próżniowy Inficon
Detektor wycieku helu Inficon
Czujnik preselekcji GE
Zawór elektromagnetyczny Burkert
PLC Omron

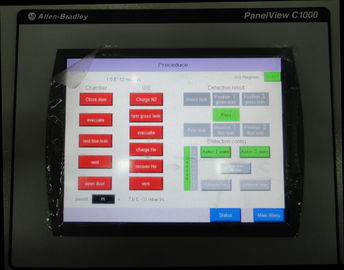

HMI Omron

Inna maszyna testowa szczelności Esle Helium dla przełącznika cienkowarstwowego SF6

Paten Certificate:

Współpraca międzynarodowa:
