Standardowy zestaw badawczy rely zgodny z normą IEC 61810 z wejściem AC380V i dokładnością 0,2 poziomu

Standardowy zestaw badawczy rely zgodny z normą IEC 61810 z wejściem AC380V i dokładnością 0,2 poziomu

Nazwa marki: HongCe
Numer modelu: hcrtb-004
MOQ: 1 set
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 sets per month
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Packaging Details:
Plywood
Podkreślić:

Podstawa badawcza rely zgodna z normą IEC 61810

,

Pozycja badania relé wejściowe AC380V

,

0.2 stanowisko badawcze relé o dokładności poziomu

Opis produktu

Opis produktu

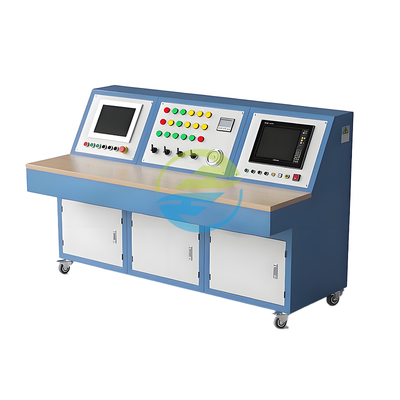

Stanowisko testowe przekaźników HCRTB-004 to precyzyjny, zintegrowany tester komponentów elektrycznych, przeznaczony do testowania wydajności różnych przekaźników i elementów przełączających. Automatycznie zbiera i przetwarza dane testowe, a jednocześnie wyświetla, generuje raporty i drukuje dane. Oferuje wygodną obsługę i niezawodne wyniki testów, spełniając potrzeby testowe szerokiej gamy komponentów elektrycznych.



Zastosowania produktu

  • Jest używany głównie w pojazdach kolejowych i metra. Wykonuje testy działania (takie jak pomiary wartości wciągania i opadania) oraz regulacje parametrów w oparciu o styki elektryczne elementy przełączające, takie jak styczniki elektromagnetyczne AC/DC, przekaźniki pośredniczące, przekaźniki napięciowe, przekaźniki prądowe, przekaźniki termiczne, wyłączniki powietrzne i przekaźniki czasowe, aby zapewnić zgodność wydajności komponentów ze standardami.



Najważniejsze cechy produktu

  • Kompleksowe testowanie: Obejmuje kluczowe parametry, takie jak wartości wciągania/opadania/trzymania przekaźników pośredniczących i styczników, wartości zadziałania przekaźników przegrzania/prądowych oraz czasy zadziałania przekaźników czasowych, spełniając potrzeby testowe różnych typów komponentów.
  • Wysoka automatyzacja i wydajność: Automatycznie wykonuje akwizycję danych, przetwarzanie, wyświetlanie i drukowanie raportów, redukując operacje manualne i poprawiając wydajność testowania oraz dokładność danych.
  • Elastyczny zakres wyjściowy: Zapewnia wiele wyjść napięciowych, w tym DC 0-150V, DC 0-48V i AC 0-400V, aby spełnić wymagania napięciowe/prądowe różnych komponentów i zapewnić dużą kompatybilność.
  • Precyzyjny pomiar: Wykorzystanie konstrukcji o dokładności 0,2 klasy zapewnia minimalny błąd pomiaru parametrów, takich jak rezystancja styków, rezystancja izolacji i rezystancja cewki, zapewniając wysoką niezawodność danych.



Międzynarodowy standard odniesienia

IEC 61810-1 "Przekaźniki i styczniki - Część 1: Postanowienia ogólne"

  • Wymagania klauzul: Norma ta określa wspólną terminologię, definicje i podstawowe procedury testowania przekaźników i styczników. Procedury testowania tego produktu są zgodne z ogólnymi specyfikacjami testowania wydajności komponentów elektrycznych określonymi w tej normie.

IEC 61810-3 "Przekaźniki i styczniki - Część 3: Metody badań przekaźników elektromagnetycznych"

  • Wymagania klauzul: Określa metody badań kluczowych parametrów przekaźników elektromagnetycznych, takich jak wartość zadziałania, wartość zwolnienia i wartość trzymania. Testy działania tego produktu dla przekaźników pośredniczących i styczników AC/DC są w pełni zgodne ze standardami testowymi w tej klauzuli.

IEC 60947-5-1 "Aparatura łączeniowa i sterownicza niskiego napięcia - Część 5-1: Urządzenia obwodów sterowania i elementy łączeniowe"

  • Wymagania klauzul: Określa wymagania testowe dla komponentów, takich jak przekaźniki i przekaźniki czasowe w obwodach sterowania. Test czasu działania przekaźnika czasowego i funkcje pomiaru rezystancji styków tego produktu spełniają szczegółowe wymagania tej normy.



Parametry techniczne

Kategoria Konkretne parametry
Zasilanie Napięcie: AC380V (±10%); Częstotliwość: 50HZ; Moc wejściowa: 15KVA
Interfejs dla styczników Napięcie wyjściowe 1: DC 0~150V (płynnie regulowane), Prąd: 0-20A;
Napięcie wyjściowe 2: DC 0~48V (płynnie regulowane), Prąd: 0-20A
Interfejs dla przekaźników Napięcie wyjściowe 1: DC 0~150V (płynnie regulowane), Prąd: 0-20A;
Napięcie wyjściowe 2: DC 0~48V (płynnie regulowane), Prąd: 0-20A;
Napięcie wyjściowe 3: AC 0~400V (płynnie regulowane), Prąd: 0-30A;
Typ interfejsu: Połączenie ogólne (1 grupa po 20 par), Typ wtykowy (1 grupa po 20 par)
Interfejs dla wyłączników powietrznych Prąd wyjściowy: 0-100A, Błąd < 0.2%; Liczba interfejsów: 1 grupa po 5 par
Pomiar czasu Zakres: 0~10S
Pomiar rezystancji styków Zakres: 0~5KΩ
Pomiar rezystancji izolacji Zakres: 0~200MΩ
Pomiar rezystancji cewki Zakres: 0~1MΩ
Klasa dokładności Klasa 0.2
