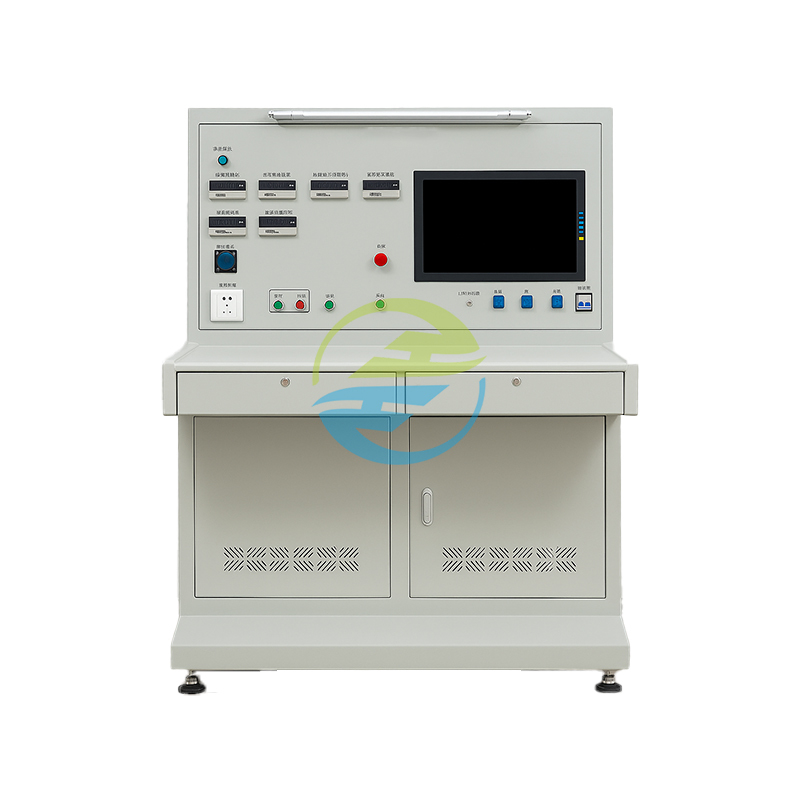

Stanowisko testowe przekaźników zgodne z EC 61810 ±0.5% dokładności, wejście 220V

Stanowisko testowe przekaźników zgodne z EC 61810 ±0.5% dokładności, wejście 220V

Nazwa marki: HongCe
Numer modelu: HCRTB-005
MOQ: 1 zestaw
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 zestawów miesięcznie
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Orzecznictwo:
Calibration certificate(cost additional)
Szczegóły pakowania:
Sklejka
Podkreślić:

Stanowisko testowe przekaźników zgodne z EC 61810

,

Stanowisko testowe przekaźników wejściowych 220V

,

Stanowisko testowe przekaźników o wysokiej dokładności

Opis produktu

Opis produktu
Stanowisko testowe przekaźników HCRTB-005 to wysoce inteligentne urządzenie testujące. Wykorzystuje mierniki cyfrowe do bezpośredniego odczytu danych, w połączeniu z przemysłową regulacją napięcia PLC i w pełni zautomatyzowaną obsługą komputerową. Wystarczy wybrać model przekaźnika, aby zakończyć cały proces testowania. Zintegrowane testowanie, zarządzanie danymi i generowanie raportów, oferuje wysoką dokładność, wysoką wydajność i łatwą konserwację.



Zastosowania produktu
Jest szeroko odpowiednie do inspekcji, testowania i odbioru różnych przekaźników sygnałowych. Może przeprowadzać kompleksowe testy wydajności na 19 głównych modelach, w tym przekaźnikach niepolaryzowanych, polaryzowanych, polaryzowanych z polaryzacją, czasowych i AC.



Najważniejsze cechy produktu

  • W pełni zautomatyzowana obsługa: Wybierz model jednym kliknięciem na komputerze, a testy charakterystyk elektrycznych i mechanicznych zostaną automatycznie zakończone. Nie trzeba zapamiętywać skomplikowanych kroków, co ułatwia nawet początkującym użytkownikom szybkie uczenie się.
  • Ultra-wysoka dokładność testów: Rezystancja cewki, testy napięcia/prądu AC/DC osiągają dokładność ±0,5%, a testy czasu są dokładne do 0,001 sekundy, przy czym niezawodność danych znacznie przekracza średnią branżową.
  • Ekstremalna kompatybilność: Obsługuje testowanie zarówno przekaźników wtykowych, jak i niewtykowych. Jedna skrzynka testowa jest kompatybilna ze wszystkimi przekaźnikami serii AX, panelami zasilania i przekaźnikami transmisyjnymi, eliminując potrzebę częstej wymiany komponentów.
  • Inteligentne zarządzanie danymi: Wbudowany system bazy danych umożliwia zarządzanie rekordami, zapytania dotyczące danych testowych, drukowanie raportów i generowanie etykiet z kodami kreskowymi w celu łatwego śledzenia i archiwizacji.
  • Przyjazny dla użytkownika design: Kompaktowa obudowa (900×1100×1200mm) i intuicyjny interfejs użytkownika zmniejszają zmęczenie operatora i nadają się do długich okresów pracy.



Międzynarodowe standardy referencyjne
IEC 61810-1 "Przekaźniki i styczniki - Część 1: Ogólne"

  • Wymagania klauzul: Standaryzuje ogólną terminologię, środowisko testowe i podstawowe procedury testowania przekaźników. Warunki testowe (np. kontrola temperatury i wilgotności) oraz specyfikacje operacyjne tego sprzętu w pełni spełniają podstawowe wymagania dotyczące testowania przekaźników zgodnie z tym standardem.

IEC 61810-3 "Przekaźniki i styczniki - Część 3: Metody testowania przekaźników elektromagnetycznych"

  • Wymagania klauzul: Definiuje metody testowania kluczowych parametrów przekaźników elektromagnetycznych, takich jak wartości robocze, wartości zwalniania i rezystancja cewki. Sprzęt ten ściśle przestrzega procedur testowych tego standardu w celu testowania charakterystyk elektrycznych zarówno przekaźników polaryzowanych, jak i niepolaryzowanych (np. wartości robocze i wartości robocze wsteczne).

IEC 60947-5-1 "Aparatura łączeniowa i sterownicza niskiego napięcia - Część 5-1: Urządzenia obwodów sterowania i elementy łączeniowe"

  • Wymagania klauzul: Określa standardy testów bezpieczeństwa dla przekaźników w obwodach sterowania, takie jak rezystancja styków i rezystancja izolacji. Testy rezystancji styków (±1% dokładności) i rezystancji izolacji tego sprzętu w pełni spełniają wymagania weryfikacji bezpieczeństwa tego standardu.



Parametry techniczne

Kategoria

Konkretne parametry

Zasilanie wejściowe

Napięcie: Jednofazowe AC 220V±10%;Częstotliwość: 50Hz±2Hz;Maksymalny pobór mocy: <2KW

Obowiązujące modele przekaźników

Obejmuje 19 serii, w tym przekaźniki niepolarne, polaryzowane, polaryzowane z polaryzacją, prostownikowe, czasowe i AC, takie jak JWXC-1000, JYXC-660, JSBXC-850, JJC itp. Obsługuje dostosowywanie i rozszerzanie przez użytkownika

Elementy testowe

Charakterystyki elektryczne: Wartość zwalniania, wartość robocza, wartość robocza wsteczna, rezystancja cewki, rezystancja izolacji, napięcie/prąd AC/DC itp.
Charakterystyki mechaniczne: Czas powolnego zwalniania, czas powolnego podnoszenia, wyrównanie styków, nacisk styków, czas przełączania itp.

Dokładność testu

Rezystancja cewki: ±0,5%±2d;
Napięcie/prąd AC/DC: ±0,5%±2d;
Pomiar czasu (powolne zwalnianie/przełączanie itp.): 0,001s±1d;
Rezystancja izolacji: ±10%±3d;
Rezystancja styków: ±1%±3d;
Wyrównanie styków: 0,001s±1d

Skład systemu

1 jednostka główna, 1 zestaw gniazda testowego przekaźnika, 1 drukarka, 1 zestaw skrzynki testowej, 1 komputer sterujący (w tym monitor)

Wymiary gabarytowe

900×1100×1200mm

Środowisko pracy

Temperatura: -5℃~+40℃;Wilgotność względna: ≤90% (+25℃);Środowisko wolne od silnego magnetyzmu, wibracji i pyłu przewodzącego

Tryb pracy

Sterowany przez oprogramowanie komputerowe; wybór modelu za pomocą myszy; automatyczne testowanie; obsługuje zapisywanie danych, zapytania i drukowanie raportów
