Szybkość pomiarów (w przypadku pojazdów silnikowych)

Szybkość pomiarów (w przypadku pojazdów silnikowych)

Nazwa marki: HongCe
Numer modelu: hcrtb-007
MOQ: 1 set
Cena £: Negocjowalne
Warunki płatności: L/C, T/T
Zdolność do zaopatrzenia: 10 sets per month
Szczegółowe informacje
Place of Origin:
china
Orzecznictwo:
Calibration certificate(cost additional)
Packaging Details:
Plywood
Podkreślić:

Przegląd zestawu z gwarancją

,

Część 1

,

3 stacji

Opis produktu

Wprowadzenie do produktu

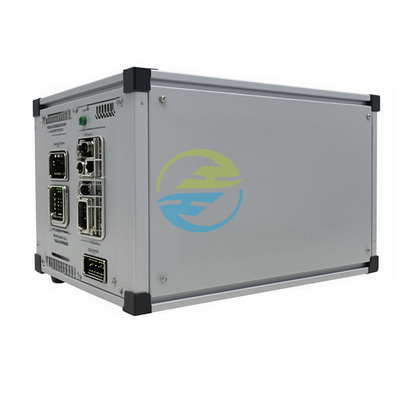

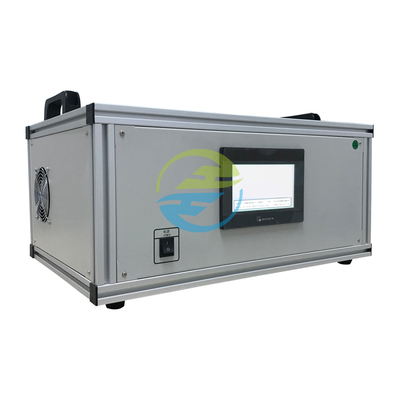

  • Opis produktu: Stanowisko do testowania wytrzymałości elektrycznej przekaźników hcrtb-007 to precyzyjny sprzęt testowy przeznaczony do niezawodnej oceny wydajności przekaźników. Wykorzystuje system sterowania PLC i 7-calowy kolorowy ekran dotykowy, umożliwiając intuicyjne ustawianie parametrów i monitorowanie w czasie rzeczywistym. Urządzenie generuje sygnały impulsowe za pośrednictwem PLC w celu sterowania przekaźnikami za pośrednictwem obwodu sterownika, realizując zautomatyzowane testowanie przy minimalnej interwencji manualnej.
  • Przeznaczenie produktu: Opracowany specjalnie do testowania wytrzymałości elektrycznej styków przekaźników, jest szeroko stosowany w przemyśle elektronicznym i elektrotechnicznym do oceny żywotności i niezawodności styków przekaźników. Wymaga dopasowania do wielokanałowej platformy obciążenia regulowanego AC serii 82XX w celu kompleksowego testowania.



Najważniejsze cechy produktu

  • Zgodność z normami międzynarodowymi: Zbudowany zgodnie z normą IEC 61810-1:2015, zapewniając autorytatywne i porównywalne dane testowe.

  • Inteligentna automatyzacja: Sterowanie PLC + obsługa za pomocą ekranu dotykowego upraszcza regulację parametrów; automatyczne monitorowanie spójności działania styków i cewki zmniejsza błędy ludzkie.

  • Wydajne testowanie: 3 stanowiska testowe z 12 kanałami detekcji (3×2×2) obsługują jednoczesne testowanie, znacznie poprawiając wydajność pracy.

  • Elastyczna adaptacja: Regulowane zasilanie cewki (DC 0~60Vdc / AC 6~250Vac) i konfigurowalne ustawienia (np. kryteria zaliczenia/niezaliczenia) spełniają różnorodne potrzeby testowe.

  • Niezawodne rejestrowanie danych: Automatycznie zatrzymuje testowanie dla próbek niespełniających wymagań i rejestruje dane, zapewniając identyfikowalność wyników testów.

Międzynarodowe normy referencyjne

  • Norma: IEC 61810-1:2015 Aparatura łączeniowa i sterownicza niskiego napięcia - Część 1: Zasady ogólne

  • Szczegóły: Niniejsza norma określa ogólne wymagania, metody badań i kryteria wydajności dla aparatury łączeniowej i sterowniczej niskiego napięcia. Urządzenie hcrtb-007 zostało zaprojektowane zgodnie z jej postanowieniami, zapewniając, że testy wytrzymałości elektrycznej przekaźników są przeprowadzane zgodnie z ujednoliconymi specyfikacjami technicznymi, gwarantując porównywalność i wiarygodność wyników.



Parametry techniczne

Kategoria

Specyfikacje

Charakterystyka wejściowa

- Napięcie wejściowe: AC 220V±10%
- Częstotliwość wejściowa: 50Hz/60Hz
- Środowisko pracy: Temperatura 10℃~40℃, Wilgotność <75%RH
- Bezpiecznik zasilania: 4A

Zasilanie cewki

- DC: 0~60Vdc, 1A, Dokładność napięcia: ±(3%+1 cyfra)
- AC: 6~250Vac, 500VA, Dokładność napięcia: ±(3%+1 cyfra)

Działanie i liczenie

- Prędkość działania: 3~60 cykli/min, Dokładność: ±1%
- Cykl pracy włączenia/wyłączenia (normalnie otwarty): 10%~90%, Błąd: ±1%
- Liczba operacji cewki: 0~999999 razy, Dokładność: ±1%
- Liczba operacji mechanicznych: 0~999999 razy (zewnętrzne wejście sygnału)

Parametry detekcji

- Stanowiska testowe: 3 (każde z 2 stykami przełącznymi, zsynchronizowane)
- Kanały detekcji: 12 (3×2×2)
- Napięcie obciążenia styków: AC 100~300V, DC 20~100V
- Liczba operacji styków: 0~999999 razy (12 grup)
- Czas detekcji: Ostatni 1/4 cyklu czasu załączenia/wyłączenia cewki
- Kryteria zaliczenia: ≤5 awarii (regulowane 0~999 razy; 999 = brak oceny)

Parametry fizyczne

- Wymiary: 650(S)×460(G)×360(W) mm
- Waga: Ok. 30kg
