Wysokowydajna liniowa linia produkcyjna z czterostanowiskową automatyczną maszyną do ładowania czynnika chłodniczego

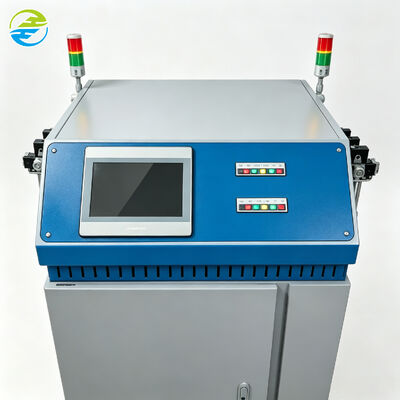

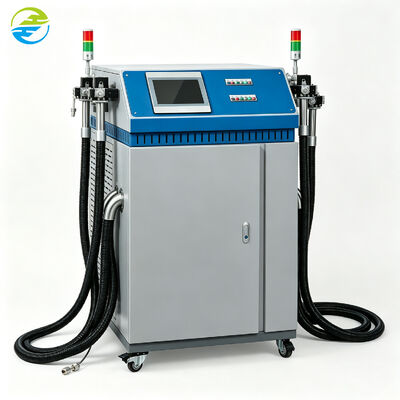

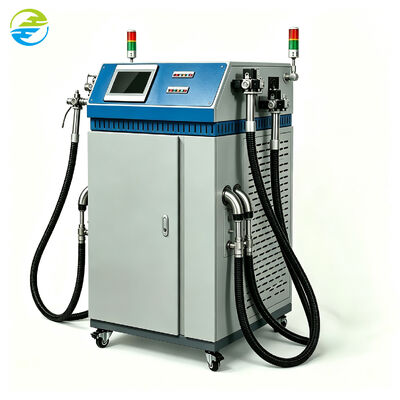

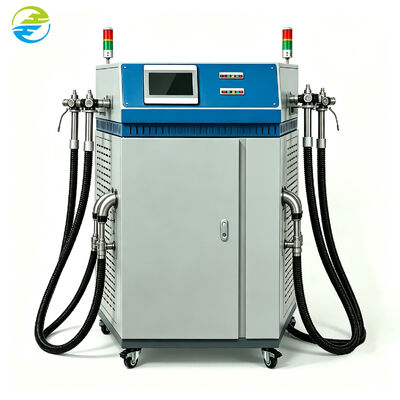

Czterostanowiskowa automatyczna maszyna do ładowania czynnika chłodniczego HongCe to obrotowy system produkcyjny z obrotnicą, który wykonuje ewakuację próżniową i ilościowe ładowanie czynnika chłodniczego na czterech stacjach w cyklu ciągłym. Zaprojektowana dla linii produkcyjnych klimatyzatorów, osuszaczy i komponentów chłodniczych o wysokiej przepustowości, maszyna osiąga 80-120 szt./h dzięki sterowaniu PLC, identyfikacji kodów kreskowych i śledzeniu danych MES.

Wraz z przyspieszaniem linii produkcyjnych w branży chłodniczej, jedno-stanowiskowe maszyny do ładowania stają się wąskim gardłem. Rozwiązaniem jest równoległe przetwarzanie procesu: podczas gdy jeden produkt jest ładowany, inne są ewakuowane, ważone lub transportowane.

Czterostanowiskowa obrotowa maszyna do ładowania HongCe z obrotnicą implementuje tę równoległą architekturę. Produkty indeksują przez cztery stacje, gdzie operacje ewakuacji i ładowania są rozłożone w całym cyklu. Każda stacja jest wyposażona we własne możliwości próżniowe i ładowania, podczas gdy centralny sterownik PLC koordynuje sekwencję, odczytuje kody kreskowe produktów i rejestruje dane ładowania. Rezultatem jest kompaktowa, wysokowydajna komórka ładowania, która integruje się bezpośrednio z zautomatyzowanymi liniami produkcyjnymi.

• Czterostanowiskowa konstrukcja obrotowa: Równoległe przetwarzanie na czterech stacjach z ciągłym indeksowaniem dla wysokiej przepustowości.
• Wysoka wydajność produkcji: 80-120 szt./h w zależności od produktu, ilości ładowania i czasu ewakuacji.
• Precyzyjne ładowanie na stację: Dokładność ładowania ±0,5 g w zakresie do 100 g i ±0,5% powyżej 100 g, zakres 10-500 g na stację.
• Zintegrowana ewakuacja próżniowa: Wydajność próżniowa 4 l/s na stację z poziomem próżni urządzenia <2 Pa.
• Śledzenie kodów kreskowych: Skanowanie kodów kreskowych produktu łączy każdy rekord ładowania z indywidualną jednostką.
• Pełna integracja produkcji: PLC + 12-calowy ekran dotykowy, łączność MES, 3-letnie przechowywanie danych, interfejsy RJ45/RS-485 i bezprzewodowe.

• ISO 5149 - Instalacje chłodnicze i pompy ciepła: wymagania bezpieczeństwa i ochrony środowiska
• ISO 817:2024 - Czynniki chłodnicze: oznaczenie i klasyfikacja bezpieczeństwa
• IEC 60204-1 - Bezpieczeństwo maszyn: wyposażenie elektryczne maszyn
• GB/T 5226.1 - Bezpieczeństwo elektryczne maszyn

• Równoległa architektura procesowa: Operacje ewakuacji i ładowania nakładają się na stacje, ukrywając czas procesu i zwiększając przepustowość linii.
• Sterowanie indeksowaniem obrotnicy: Indeksowanie sterowane serwomechanizmem z informacją zwrotną o pozycji zapewnia dokładne wyrównanie stacji i powtarzalność operacji.
• Sterowanie procesem na stację: Każda stacja niezależnie monitoruje poziom próżni, wagę ładowania i ciśnienie, z zaznaczaniem odrzutów dla jednostek poza specyfikacją.
• Integracja śledzenia: Rekordy ładowania powiązane z kodem kreskowym i łączność MES sprawiają, że maszyna jest węzłem danych w systemie zarządzania produkcją.

Guangzhou HongCe Equipment Co., Ltd. zajmuje się rozwojem i produkcją sprzętu testującego i systemów linii produkcyjnych od 2003 roku, obejmując technologię próżniową, testowanie szczelności, automatyczne sterowanie i niestandardowe rozwiązania linii produkcyjnych. Sprzęt HongCe jest opracowywany w odniesieniu do wymagań GB, IEC, EN, UL, VDE, BS, AS i ISO.
