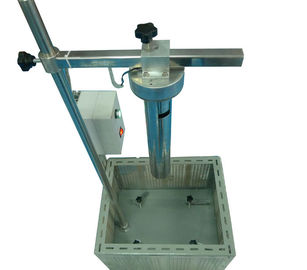

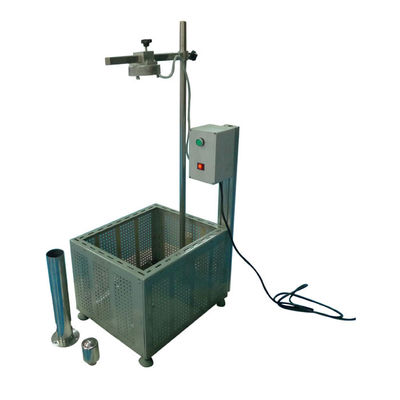

Pionowy Hammer Impact Machine

Maszyna do pomiaru udarności wibracyjnej w pionie dla testu wytrzymałości mechanicznej obudowy

Informacje o produkcie :

To urządzenie jest zgodne ze standardowym wymogiem testu IEC60068-2-75. Jest przeznaczony do badania wytrzymałości mechanicznej obudowy urządzeń gospodarstwa domowego i podobnych urządzeń elektrycznych, lamp. Urządzenie jest zwalniane przez elektromagnes, który może zapewnić chwilowe zwolnienie i pionowy spadek. Urządzenie podnoszące jest połączone za pomocą szyny prowadzącej śrubę, która może sprawić, że dolne zakończenie przewodu gładkiego kontaktu z powierzchnią próbki, przy czym nieruchoma wysokość opadania jest długością szyny prowadzącej, wystarczy, że nie musisz się zmieniać, łatwa w użyciu . Standard wyposażony w młotek i przewód 2, 5, 10, 20, 50 J, jest odpowiedni do testu wytrzymałości mechanicznej większości produktów.

Parametry techniczne :

1. Zasilanie: 220V / 50Hz.
2. Skok podnoszenia: 400-13500mm, praca ręczna, wysokość próbki udarowej wynosi 200-850mm.
3. Młotek: 2, 5, 10, 20 i 50J, stal nierdzewna, dopasowująca 5 przewodów.
4. Tryb zwalniający: Sterowanie klawiszem, elektromagnetyczne natychmiastowe zwolnienie.
5. Rozmiar i waga: 2000 * 1000 * 1620 mm, około 150 kg.

Wysokość upadku

Aby wytworzyć wpływ wymaganej ostrości, uderzający element powinien być zwolniony z wysokości w zależności od równoważnej masy wahadła, zgodnie z tabelą 2.

Tabela 2 - Wysokość upadku

Czynności operacyjne :

1. Włącz zasilanie 220V 50Hz.
2. Próbkę umieszcza się na nylonowej płycie podstawy.
3. Wybierz młot udarowy i przewód zgodnie ze wzorem.
4. Wykonaj wyskakuj przycisk [zwolnij zwolnienie]. W tym czasie przycisk się wyłączy, zainstaluje młotek i przewód, młotek zostanie pochłonięty przez elektromagnes po jego włożeniu, przykręcając śrubę do dolnej śruby szalki, jak pokazano na rysunku poniżej.

5. Ręcznie wyregulować pozycję urządzenia podnoszącego i poprzecznego elektromagnesu, aby dolny koniec przewodu stykał się z powierzchnią próbki i zamocował urządzenie podnoszące i śrubę blokady poprzecznej.

6. Naciśnij przycisk [Zwolnij zwolnienie]. W tym momencie przycisk zapala się, młotek wykańcza jedno uderzenie przez pionowy spadek przewodu na próbkę. Pop-up [Drop Release], gotowy do następnego testu udarności.

Uwaga: Kiedy następnym razem wykonasz test uderzenia, musisz podnieść urządzenie podnoszące, wyjąć młot udarowy, a następnie odkręcić przewód, ponownie zainstalować młot, a następnie wkręcając przewód, powtórz powyższe kroki prowadzące do próby udarności. Gdy próbka musi dotyczyć różnych punktów, przesuń podłużne oddzielenie przewodu poziomego, dostosuj śrubę lub ponownie zamontuj próbkę.

Utrzymanie i środki ostrożności:

1. Odłącz zasilanie po zakończeniu testu, aby zapobiec przegrzaniu elektromagnesu.
2. Próbka musi być dobrze zaopatrzona przed upadkiem młotka, nie może wykonać badania udarności bez próbki, aby uniknąć uszkodzenia młotka.
3. Odporna na kurz, zaporę, zwróć uwagę na konserwację.
