Szybkość wykrywania wycieków: | 1.0E-5mbar.l / s | Czas cyklu: | 30 s / szt |
---|---|---|---|
Ciśnienie próbne: | 8–42 bar | Kancelaria: | dostosować |
High Light: | helium leak detection,helium leak test equipment |

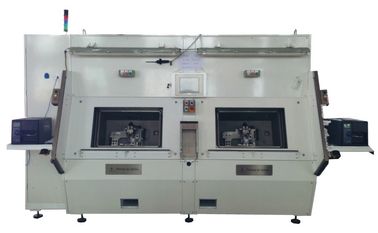

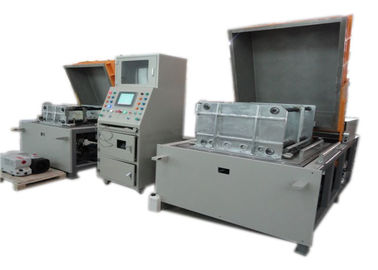

Wymiennik ciepła System próżniowej komory próżniowej Test szczelności 30 s / pc Wskaźnik wykrycia wycieku 1.0E-5mbar.l / s
Seria systemu może wykonać następujące testy: A. Wykrywanie nieszczelności metodą spadku ciśnienia w celu wykrycia wycieków brutto; B. Test helu ze spektrometrem masowym w celu wykrycia drobnych wycieków.
Seria systemów sprawia, że detekcja masowej produkcji online jest bardzo prosta, dokładna i skuteczna!
Specyfikacja techniczna:
Czas cyklu: 30 sek. / Szt. (Na zamówienie, na życzenie klienta)
Szybkość nieszczelności: 1,0E-5mbar.l / s (relevent 2g / a R134a) (dla zapytania, na życzenie klienta)
Prasa testowa: 8-42bar (na zamówienie, na życzenie klienta)
Chambers: Dwa (na zamówienie, na życzenie klienta)
Procedury testowe:
Proponowany system ma całkowicie automatyczny cykl z ręcznym załadowaniem i rozładowaniem Produktów.
Cykl testowy można opisać w następujący sposób:
A. Ręczne ładowanie i zaplombowane produkty w komorze testowej.
B. Zamknięcie Izby.
C. ewakuacja Izby do wartości próżni odpowiedniej do badania szczelności przy użyciu spektrometru masowego. Podczas ewakuacji Izby system przeprowadzi następujące testy na produktach:
D. Rozpad ciśnienia w celu ujawnienia wycieków brutto;
E. Wyładowanie ciśnienia i ewakuacja produktów;
F. Osiągnięcie wartości próżniowej odpowiedniej do transferu, czyli umieszczenie spektrometru masowego w komunikacji z Izbą Testową.
G. Odczytywanie tła, czyli pozostałego Helu w Izbie Testowej.
H. Ciśnienie cieplne produktów z udziałem helu.
Test I.Leak przy użyciu spektrometru masowego.
J.Wentylacja komory testowej (powrót do ciśnienia atmosferycznego), odzyskiwanie helu z produktów do określonego ciśnienia (zależy od wybranych parametrów i końcowego ewakuacji produktów).
Kadanie Izby
L.Manual rozładowania produktów.
Schematyczny:
Firma HongCe przyznaje się do słynnej marki, aby zagwarantować jakość:
Pompa próżniowa | Leybold |
Czujnik próżniowy | Inficon |
Detektor wycieku helu | Inficon |
Czujnik preselekcji | GE |
Zawór elektromagnetyczny | Burkert |
PLC | Omron |
HMI | Omron |
