Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus

Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus

  • Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
  • Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
  • Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
  • Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
  • Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
Trwała maszyna do testowania udarowego wahadła Swinging Hammer Test Apparatus
Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: HongCe
Orzecznictwo: Calibration Certificate(cost additional)
Numer modelu: HC9921
Zapłata:
Minimalne zamówienie: 1 zestaw
Cena: Negotiatable
Szczegóły pakowania: Opakowanie standardowe funkcje eksportu
Czas dostawy: 15 dni
Zasady płatności: T / T, PayPal, D / A, Western Union, MoneyGram, L / C
Możliwość Supply: 10 ZESTAWÓW MIESIĘCZNIE
Kontakt
Szczegółowy opis produktu
Kąt pręta wahadła: Regulacja skali w zakresie 0–90 ° Długość pręta wahadła: 1000 mm
Uderzający element: 5J, 10J, 20J, 50J Wysokość uderzenia: Regulowana 200 mm ~ 1200 mm
High Light:

impact test equipment

,

pendulum impact testing machine

90J IEC60068-2-75 Badanie udarowe wahadła wahadłowego w aparacie pomiarowym

Informacje o produkcie:

Urządzenie testowe zostało zaprojektowane i wyprodukowane zgodnie z wymaganiami normy IEC61439-1: 2009, IEC62262: 2002 w punktach 6 i IEC60068-2-75, które mają zastosowanie do testowania mechanicznego stopnia zderzeniowego stopnia, w którym skorupy urządzeń elektrycznych zderzają się z obiektami zewnętrznymi.

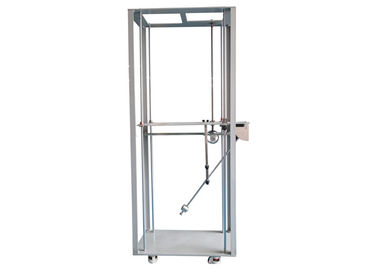

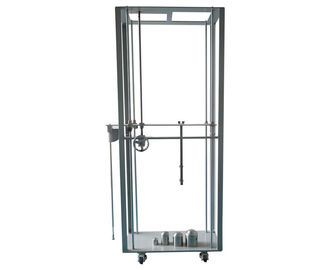

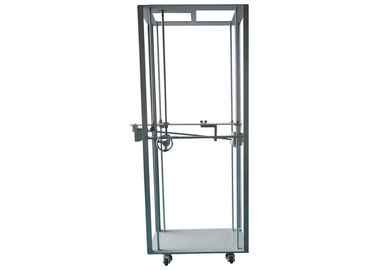

Rama tego urządzenia jest spawana ze stali nierdzewnej, konstrukcja jest zwarta i trwała. Uchwyty montażowe można regulować w górę iw dół, a kąt odchylenia ustawiany jest na 0-90 °, cały aparat badawczy jest łatwy w obsłudze.

Parametry techniczne:

1 Kąt wahacza wahadła Regulacja 0-90 °, wyświetlacz skali
2 Długość wahadła 1000mm

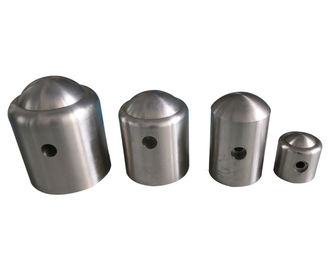

3 Uderzający element 5J, 10J, 20J, 50J (90J mają ten sam uderzający element 50J), jeden z nich
4 Wysokość udaru 200mm ~ 1200mm regulowane

Energia uderzenia, równoważna masa i spadek wysokości:

Energia / J 5 10 20 50
Masa równoważna kg (± 2%) 1.7

5

5 10
Wysokość spadku mm ± 1% 300 200 400

500

Zasady mechaniczne:

Urządzenie to zostało zaprojektowane i wyprodukowane zgodnie z normą IEC 60068-2-75, przedni koniec pręta wahadłowego jest połączony z elementami uderzającymi, ustawia drążek wahadłowy na pewnej wysokości i uwalnia go, a następnie wahadło wahadłowe swobodnie wpływa na test Powierzchnia próbki w wyznaczonym obszarze. Różne ekwiwalentne masy uderzające odpowiadają różnym siłom uderzenia i dotyczą różnych testów wytrzymałości obudowy urządzeń elektrycznych.

Procedury testowe:

1. Przenieść urządzenie testowe do odpowiedniego miejsca przed próbką testową, wyregulować śruby uziemienia, aby urządzenie badawcze znajdowało się na równym poziomie, w tym czasie aparat badawczy jest podparty śrubami uziemienia, a kółka są oddalone od podłoża.

2. Zainstalować odpowiedni element uderzeniowy zgodnie z wymaganą uderzającą energią na pręt wahadłowy.
Sposób montażu i wymiany: Wykręcić śrubę, przykręcić wybrany element uderzeniowy na pręt wahadłowy, a następnie dokręcić śruby.

3. Przenieść tester w odpowiednie miejsce, w którym ma być badana próbka, wyreguluj caster, aby pozioma bańka znajdowała się w położeniu środkowym, upewnić się, że tester znajduje się na podłożu poziomym i kółkach.

4. Wyreguluj rosnące koło zamachowe, aby wyrównać punkt uderzenia elementu, dokręć śrubę ustaloną na prowadnicy, aby przymocować urządzenie podnoszące.

5. Ustaw pręt wahadłowy na wymaganej wysokości elementu uderzeniowego, umieść pręt wahadłowy w zacisku uwalniającym, użytkownik może wyregulować wahadło według skali wybierania, a wyświetlacz skali na wymiennym podajniku.

6. Uderzający element wpływa na próbkę, gdy uwalnia się trzpień.

Uwaga: Unikaj ponownego uderzenia.

7. Dla różnych wymagań testowych wymienić element uderzający zgodnie z powyższymi krokami. Uwaga: Podczas sprawdzania uderzającego elementu 50J należy użyć kołka rozpylającego w górnej części długiego pręta zwalniającego, jednocześnie upewnij się, że dolny trzpień zwalniający został zwrócony.

Podczas testowania uderzającego elementu 90J należy wymienić pręt zwalniający.
