Sprzęt testujący przecieki helu
Created with Pixso.

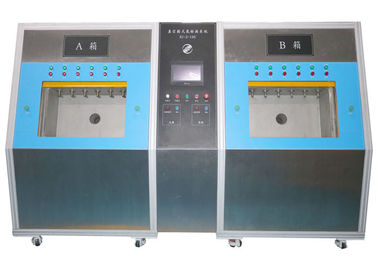

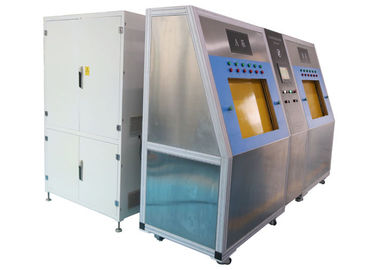

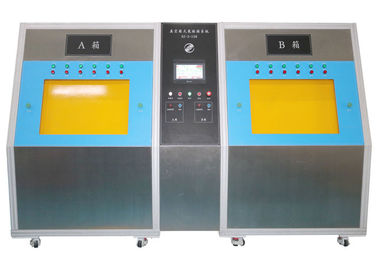

Dwa próżniowe komory próżniowe do testowania szczelności dla filtrów samochodowych poniżej 1,5 g / rok

Dwa próżniowe komory próżniowe do testowania szczelności dla filtrów samochodowych poniżej 1,5 g / rok

Nazwa marki: HongCe
Numer modelu: HJAU019
MOQ: 1 zestaw
Cena £: Negotiatable
Szczegółowe informacje
Miejsce pochodzenia:
CHINY
Orzecznictwo:
Third party calibration (Cost additional)
Produkt testowy:
Filtr suchy
Komora próżniowa QTY:
2
Tracer Gas:
Hel
Wskaźnik wycieków:
<1,5 g / rok
Cykl testowy:
120 komór / godzina
Szczegóły pakowania:
Sklejka
Podkreślić:

helium leak detection

,

helium leak testing

Opis produktu

Dwukanałowy system próżniowego szczelnego przeglądu wycieku helu dla filtra samochodowego

Ten system testowania przecieków helu został zaprojektowany zgodnie z podstawową zasadą wykrywania wycieków helu, jako gaz szlachetny stosowany jest hel, do przedmiotu obrabianego w komorze próżniowej wprowadza się hel, a następnie detektor wycieku helu może dokładnie i szybko ocenić wyciek Przedmiot obrabiany.

Parametry techniczne

Nazwa produktów Filtr suchy
Rozmiar komory próżniowej L 700mm * W 450mm * H 230mm
Ilość komory próżniowej 2
Gaz wysokociśnieniowy do wycieku brutto 4 Mpa (regulowana w dół)
Tracer Gas Hel
Odrzuć punkt Szybkość przecieku <1,5 g / rok
Ciśnienie helu dla wskazania przecieku 3.6Mpa (regulowana w dół)
Cykl testowy 120 komor / godzina

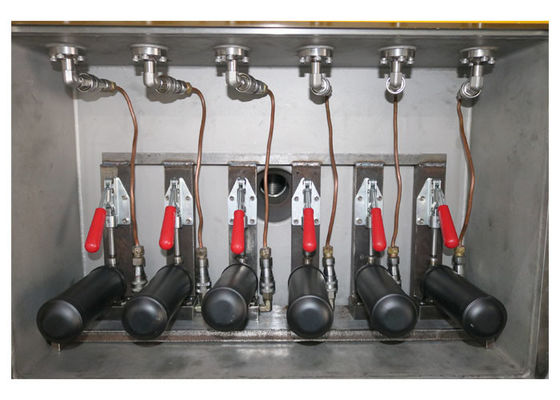

Komora próżniowa zintegrowane uszczelnione rury i połączenia

(1) każda komora zawiera 6 sztuk rur odprowadzających i napełniających (w tym 3 zestawów połączeń)
(2) każda rura jest indywidualnie sterowana

Opis procesu pracy:

System posiada 2 komory próżniowe, 2 przeguby robocze komory, operator umieszcza produkty w komórkach próżniowych i łączy je z szybkimi stawami, po czym nacisnąć przyciski zamknięcia drzwi, aby zamknąć drzwi, rozpoczyna się cykl wykrywania. Po obu stronach drzwiczek próżniowych znajdują się ochraniacze rusztowe, gdy operator zamyka drzwi, upewnij się, że w strefie drzwi nie ma żadnego wpływu na ruch bramy.

Gdy jedno z drzwi komory zostanie zamknięte, rozpocznie się cykl wykrywania tej komory. W tym momencie operator może przejść do innej komory w celu uruchomienia.

Proces cyklu testowego:

- Uszczelnienie ręczne Produkt z uchwytem wewnątrz komory testowej.
- Zamknięcie Izby.
- ewakuacja komory do wartości próżni nadającej się do badania szczelności przy użyciu spektrometru masowego. Podczas ewakuacji Izby system przeprowadzi następujące testy na produktach:
- rozkład ciśnienia w celu ujawnienia wycieków brutto;
- Wyładowanie ciśnienia i ewakuacja produktów;
- osiągnięcie wartości próżniowej odpowiedniej do transferu, czyli umieszczenie spektrometru masowego w komunikacji z Izbą Testową.
- odczytywanie tła, czyli pozostałego helu w komorze testowej.
- Hermetyzacja produktów.
- Test szczelności przy użyciu spektrometru masowego.
- Wentylacja komory testowej (powrót do ciśnienia atmosferycznego), odzyskiwanie helu z produktów do określonego ciśnienia (zależy od wybranych parametrów i końcowego ewakuacji produktów).
- Otwarcie Izby
- Ręczne rozładowywanie produktów.
