Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | HongCe |
Orzecznictwo: | Third party calibration certificate(cost additional) |
Numer modelu: | HJAU025 |
Minimalne zamówienie: | 1 zestaw |
---|---|
Cena: | Negotiatable |
Szczegóły pakowania: | Sklejka |
Czas dostawy: | 3 miesiące |
Zasady płatności: | L/c, T/T, Western Union |
Obrabiany przedmiot: | Rdzeń czujnika ciśnienia | Dokładność wykrywania: | 1.0E-8Pa.m3 / sec |
---|---|---|---|
Cykl testowy: | 10s / szt | Stacje testowe: | 2 |
High Light: | helium leak detection,helium leak test equipment |

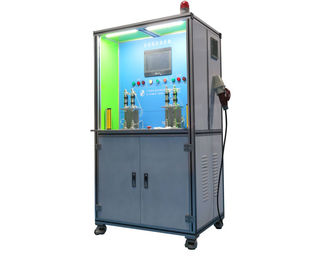

Automatyczny test szczelności helu dla czujnika ciśnienia 1.0E-8Pa.m3 / sek
HongCe zaprojektowane i manuafactured systemu testu wycieku helu dla rdzenia czujnika ciśnienia, dokładność detekcji wycieków wynosi do 1,0E-8Pa.m3 / sek, cykl testowy wynosi 10s / pc i może wynosić do 5s / pc. Ten system testowy posiada dwie stacje testowe, każda stacja robocza może testować jednocześnie 2 obrabiane elementy, przy czym inteligentny i humanizowany system da rezultaty: wycieku brutto, drobne wycieki, OK. Z wyjątkiem automatycznej funkcji wykrywania wycieków, mają również funkcję statystyk produkcji. Wysoka precyzja, łatwość obsługi i szybkie testy sprawiają, że nasz system testowania przecieków helu jest powszechnie stosowany przez producentów czujników ciśnienia.
Specyfikacja techniczna:
Obrabiany przedmiot | Czujnik ciś nienia |
Tracer Gas | Hel |
Ciśnienie helu dla wskazania przecieku | 50KPa (można ustawić na niższy) |
Odrzuć punkt | 1,0E-8Pa.m3 / sek |
Cykl testowy | 10s / pc (w tym czas załadunku i rozładunku) |

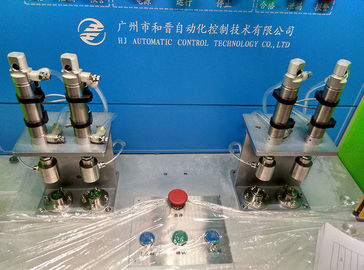

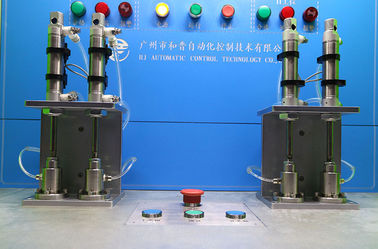

Stacje testowe | 2 (każda stacja testowa może jednocześnie testować 2 obrabiane przedmioty) |
Podstawowy próg pracy:
Zgodnie z podstawową zasadą wykrywania wycieku helu, obrabiany przedmiot dzieli się na dwie oddzielne szczelne wnęki za pomocą uchwytu: komora napełniania helem i komorę wykrywania nieszczelności, użyj helu jako gazu znakującego, helu wypełniającego komorę helu, a następnie wykryj Wyciek w obrębie sygnału helowego przez detektor wycieku helu, może szybko i dokładnie określić dokładność szczelności obrabianego przedmiotu.
Proces testowania:
1. Ładowanie przedmiotu obrabianego;
Ręcznie obciąć elementy obrabiane w każdej stacji roboczej
2. wykrywanie nieszczelności brutto;
System testowy automatycznie ocenia wynik wycieku brutto, jeśli wyciek jest poważny, włącza się lampka alarmu, a proces testowania względnego przedmiotu zostanie przerwany, operator musi ręcznie wyjąć względny przedmiot obrabiany i zmienić nowy. Jeśli nie nastąpi wyciek brutto, system testowy automatycznie przeprowadzi kolejny proces.
3. Napełnić hel i wykryć drobne wycieki;
Systell automatycznie wypełni hel w razie potrzeby i wykryje drobne wycieki, wyda wynik testu OK lub NOK.
4. Rozładunek przedmiotu obrabianego;
Manulgowanie rozładunku przedmiotu obrabianego.
5. Inne zautomatyzowane procesy.
Monitorowanie procesu
Elementy czujnika wstępnego obrabianego przedmiotu
